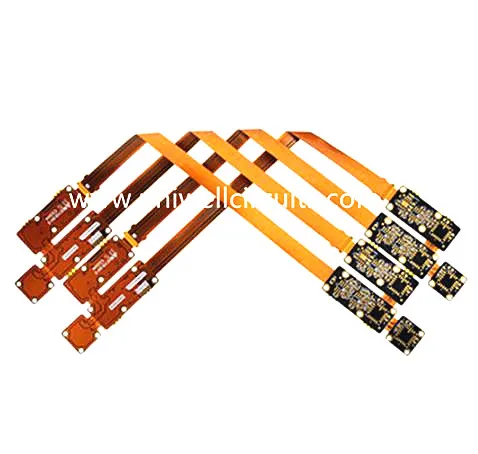

LED flex жорсткі друковані плати
Опис 1.Продук
Специфікація
Основні параметри: структура матеріалу: двосторонній клей + плівка жовтого покриття з низькою втратою + (лінія мідь + клей + високочастотна діелектрична поліімідна основна речовина + клей + лінія міді) + низька втрата жовтого покриття плівки.
Опір: вільно згинати і крутити.
Чоловік: + / - 0,03 мм
Товщина: 0,15 мм
Посилення: позитивне і негативне армовання сталевого аркуша 0,15 мм.
Виробничий процес: наплавлення, наплавлення, нанесення покриття, нанесення плівки, захист - захист від зварювання.
Обробка поверхні: занурення золота (1-2u ").
Мінімальна ширина лінії / відстань лінії: 0,06 мм / 0,09 мм.
Ця плата використовується для монтажу світлодіодів для додатків, таких як запальні запальнички на кухонних лавках, зовнішнє коло освітлення. Це буде в смужковій формі. Світильники безпеки в транспортних системах, наприклад, літаки, поїзди та човни, використовують світлодіодні гнучкі смуги для шляхів аварійного виходу.
2. Інформація про компанію
Uniwell Circuits Co., Ltd була заснована в 2007 році. Його оригінальна концепція для рішень One-Stop PCB була призначена для забезпечення єдиного постачальника, незалежно від ваших вимог до друкованої плати. Ця концепція залишається такою ж справедливою і сьогодні. Незважаючи на великі зміни в галузі друкованої плати протягом багатьох років, Uniwell все ще може запропонувати весь спектр вимог PCB.
3. Коротка історія Uniwell
4.Продукція технології
запропоновані послуги PCB можна підсумувати наступним чином:
прототип
Матеріал | FR4, CEM-3, Metal Core, |
Без галогенів, Роджерс, PTFE | |
Макс. Оздоблювальний розмір панелі | 1500X610 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0,1 мм |
Аспект раціону | 16:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Рівень шарів | 40 |
Макс. мідь (внутрішнє / зовнішнє) | 6 ОЗ / 10 ОЗ |
Свердління толерантності | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 2,5 / 2,5мл |
Крок BGA | 8міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG, занурення срібла / олово, OSP |
Масове виробництво
Матеріал | FR4 (нормальний або високий TG або без галогенів) |
CEM-3 Al на базі | |
Макс. Оздоблювальний розмір панелі | 540x620 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0.2 мм |
Аспект раціону | 12:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм & +/- 0.05 мм & +/- 0.05 мм |
Макс. Рівень шарів | 12 |
Макс. товщина міді | 3 ОЗ внутрішнього шару / 4OZ зовнішнього шару |
Цільова стійкість до свердла | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 4 / 4міль |
Крок BGA | 10міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG (+ G / F), занурення срібла / олово OSP, очищаюча маска, вуглецева паста |
5.Пакування та доставка
упаковка: вакуум та коробка
Професійне обслуговування: у тому числі готовий дизайн лампи та хороший пропозиція продукту відповідно до ринку
Доставка: Експрес (DHL & Fedex & UPS & EMS & TNT тощо); Вантажі / вантажі;
