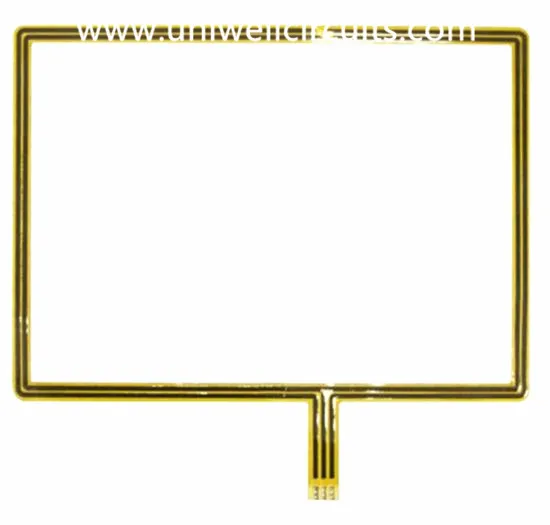

Гнучка плата для бездротового динаміка
Опис 1.Продук
Специфікація
Рівень: 2
Товщина: 0.20 мм
Матеріал: двосторонній клейовий прокатний матеріал.
Товщина міді: 1 ОЗ
Обробка поверхні: золото занурення.
Мінімальна ширина лінії / відстань лінії: 0,1 мм / 0,2 мм.
Застосування: бездротовий динамік
Гнучкі плати зменшують вартість та продуктивність монтажу, оскільки вони дозволяють усунути з'єднувачі та встановлення швів, а технічне обслуговування гнучких контурів також є більш зручним та рентабельним.
Оскільки гнучкі схеми можуть спростити загальний дизайн, існує менший ризик помилок проводки. Флекс широко варіюється в складності і тому може використовуватися практично для будь-якого продукту.
Uniwell - це прем'єр-міністр, виробник друкованих плат. Будучи компанією, ми пишаємось нашою роботою та запрошуємо вас відвідати нас для ознайомлення з вашими спеціальними вимогами.
2. Інформація про компанію
Uniwell схеми FPC особливі в прототипи, невеликі обсяги та замовлення середнього обсягу, flex і жорсткий бізнес стрімко зростає з моменту його створення. Ми обслуговуємо наших клієнтів із сильними технічними можливостями R & D, усіма типами продуктів, стабільними та швидкими можливостями доставки. Uniwell Circuits є однією з найбільш конкурентоспроможних підприємств у галузі вітчизняних висококласних гнучких та жорстких систем.
3. Коротка історія Uniwell
4. Виробнича потужність нашого FPC
Шари: 20 (включають 12 слой)
Лінія wideth / пробіл (mil) у внутрішньому шарі: 3/3, 3.5 / 3.5
Формат: 20: 1 (PTH); 1: 1 (сліпий віаса)
Хв. діаметр свердловини (м): 6 (механічний); 4 (лазерний)
Відстань від буріння до провідника (м): 6
Толерантність до контролю імпедансу (+/-): 10%
5.Lead час для виробничих замовлень
Елементи | Flex та жорстка дошка | Гнучка плата | |||
Нормальна структура | Багатошарова структура | Особлива структура | HDI структура | Нормальна структура | |
Час проведення (днів) | 6 | 8 | 10 | 12 | 3-6 |
6.FAQ
З: Чи потрібно використовувати матеріал FR4 з високим Tg (Tg = температура стеклопереходу) для пайки без свинцю?
Ні, не обов'язково. Тут є багато факторів, які слід враховувати, наприклад, скільки шарів, товщину друкованої плати, а також добре розуміння процесу зборки (кількість циклів пайки, час вище 260 градусів тощо). Деякі дослідження показали, що матеріал з "стандартним" значенням Tg навіть поліпшився, ніж деякі матеріали з вищим значенням Tg. Зверніть увагу, що навіть при "приведенні" пайки значення Tg перевищено.
Найбільш важливим є те, як матеріал поводиться при температурах вище значення Tg (пост Tg), тому, знаючи температурні профілі, що підлягають підключенню дошки, ви зможете оцінити необхідні характеристики продуктивності.
Q: Які матеріальні характеристики слід шукати при виборі матеріалу?
Головними з них, які ми розглянемо в першу чергу, будуть: CTE
Міра скільки матеріалу розширюється при нагріванні. Критичний по осі Z - типово вище Tg, а розширення більше. Якщо CTE недостатньо, то тоді під час зборки можуть виникнути несправності, оскільки матеріал швидко розширюється над Tg.
Ліве зображення: тріщини стовбура / розбита діра Правий вигляд: піднята земля
Матеріали можуть мати такий самий Tg, але ще різні CTE - нижчий CTE краще. Також деякі матеріали можуть мати більш високі значення Tg, але також мають вищу (гіршу) CTE пост Tg.
Температура Tg / GLASS TRANSITION
Значення Tg - це температура, при якій матеріал змінюється з досить міцного склоподібного матеріалу до більш еластичного та згинаючого пластичного матеріалу. Важливо, як зазначено вище Tg, властивості матеріалів будуть змінюватися.
Td / ТЕМПЕРАТУРА розкладання
Це міра погіршення матеріалу. Метод аналізу визначає, коли 5% матеріалу втрачається за вагою - точка, в якій надійність скомпрометована і може виникнути розплив.
Для більш високої надійності друкованої плати буде потрібно Td ≥ 340 ℃
T260 / T288 / TIME TO DELAMINATION
Це спосіб визначення часу, коли товщина друкованої плати незворотно змінюється при заздалегідь визначеній температурі (260 або 288 у цьому випадку), тобто коли матеріал розширюється до такої міри, що він розщеплює.
З: Чи потрібно використовувати матеріал FR4 з найвищим Td (Td = температура розкладання) для пайки без свинцю?
Краще значення має значення Td, особливо якщо плата є технічно складною і піддається дії ряду переплавлених пайки, але це може призвести до збільшення витрат. Знання вашого процесу збирання може допомогти зробити правильний вибір.
