Гніздо HDI flex

Опис 1.Продук


Основні параметри: структура матеріалу: двосторонній клей + плівка з низькою втратою жовтого покриття + (лінія мідь + клей + високочастотний матеріал з поліімідамі + клей + лінія міді) + низька втрата жовтої плівки

Опір: вільне вигин і обмотка
Чоловік: + / - 0,03 мм
Товщина: 0,15 мм
Арматура: фронтальна та зворотна 0,15 мм армована сталева арматура
Процес виготовлення: припой, покриття, пластмасові покриття, покривний шар, плівкоподрібнений тип, стійкість до зварювання типу захисний крутій
Обробка поверхні: від 1 до 2 мікронаглядів підводного золота
Мінімальна ширина лінії / відстань між рядками: 0.06 мм / 0.09 мм
Спеціальна технологія: HDI

2.Генеральні можливості для гнучких платівок:

Шари: 20 (включити 12шар
Лінія wideth / пробіл (mil) у внутрішньому шарі: 3/3, 3.5 / 3.5
Формат: 20: 1 (PTH); 1: 1 (сліпий віаса)
Хв. діаметр свердловини (м): 6 (механічний); 4 (лазерний)
Відстань від буріння до провідника (м): 6

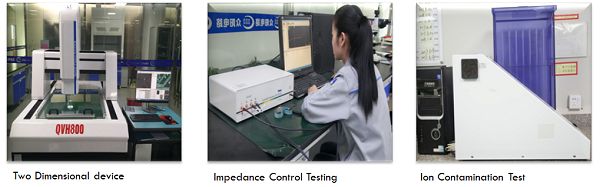

Толерантність до контролю імпедансу (+/-): 10%

Технічна дорожня карта

Наша технологічна дорожня карта спрямована на майбутнє, щоб ми могли відповідати майбутнім вимогам існуючих і цільових клієнтів і повністю задовольнити свої вимоги в період з 2015 року по 2019 рік. Діаграма заснована на регулярному виробництві оптимізованих нагромаджень.
P: Прототип SV: Малий обсяг M: Масове виробництво

ITEM			2015 р	2016 р	2017 р	2018 р	2019 р
Шари	32шар		Р.	Р.	SV	SV	SV
	36layer			Р.	Р.	Р.	Р.
	42шар				Р.	Р.	Р.
Хв. Ширина лінії / простір	Внутрішній шар	3 / 3міль	М
		2,5 / 2,5мл	Р.	SV	SV	М
		2 / 2міль			Р.	Р.	Р.
	Зовнішній шар	3 / 3міль	SV	SV	М
		2,5 / 2,5мл		Р.	SV	М
		2 / 2міль			Р.	Р.	Р.
Хв. розмір механічної свердловини		8міль	М
Хв. розмір механічної свердловини		6міль	Р.	Р.	SV	SV	SV
Співвідношення сторін	13: 1		SV	SV	М
	15: 1			Р.	SV	SV	SV
	16: 1				Р.	SV	SV
	18: 1					Р.	Р.
Товщина міді	6 ОЗ		Р.	SV	М
	8 ОЗ		Р.	Р.	SV	М
	10 OZ			Р.	SV	М
	12ОЗ				Р.	SV	SV
	готова асиметрична мідна фольга 1 / 6ОЗ		Р.	SV	М

ITEM			2015 р	2016 р	2017 р	2018 р	2019 р
Контроль імпедансу	± 10%		М
	± 8%		Р.	Р.	SV	SV	SV
	± 5%			Р.	Р.	SV	SV
Товщина готової дошки	Товстий	6.5 мм	Р.	SV	М
		7,5 мм	Р.	Р.	SV	SV	SV
		10мм	Р.	Р.	Р.	Р.	Р.
	Тонкий	0,15 мм	SV	SV	SV	SV	SV
	Тонкий	0,1 мм		Р.	Р.	SV	SV
Макс. готовий розмір борту	Довжина	1200 мм	Р.	Р.	SV	SV	SV
Макс. готовий розмір борту	Ширина	650мм	Р.	Р.	Р.	SV	SV
Хв. Внутрішній шар оформлення	4шарові	0,075 мм		р	Р.	р	р
	8шар	0,1 мм		р	Р.	р	р
	12шар	0,125мм		р	Р.	р	р

ITEM		2015 р	2016 р	2017 р	2018 р	2019 р
Спеціальна техніка	Похований конденсатор / резистор		Р.	Р.	SV	SV
	Жорсткий гнучкий щит		Р.	SV	SV	SV
	Лічильник пробілу + сліпий похований VIA S (HDI)	Р.	Р.	SV	SV	SV
	2-шарова та багатошарова друкована плата на основі алюмінію	Р.	SV	SV	М
	Металевий сердечник і матеріал з ПТФЕ, суміщений з ПХД	Р.	Р.	SV	SV	SV
	Гібридне натискання (керамічне ядро + FR4 + Cu ядро)		Р.	SV	SV	SV
	Багатошаровий PTFE			Р.	Р.	Р.
	Часткове гібридне натискання (FR4 + кераміка)	Р.	Р.	SV	SV	SV
	Частина Болгарія пайка PAD Technics	Р.	Р.	SV	SV	SV
	Вибірковий поверхневий обробка	Р.	SV	SV	SV	SV
	Техніка з половиною лунки / половинки	М
	Перетинайте механічний сліпий Віа (діаметр отвору не менше 0,15 мм)		Р.	Р.	Р.	Р.
	Назад Технологія буріння	Р.	SV	SV	SV	SV
	Через PAD	М
	V-CUT проходять через PTH	Р.	SV	М
	Ненормальні технології гнізд / отвори (зворотний отвір, половина отвору, гвинтовий отвір, отвір гвинтів контролю, контрбори, накладка на борт)	SV	М
	Кілька натискань (не більше 4 разів)	SV	SV	SV	SV	SV
