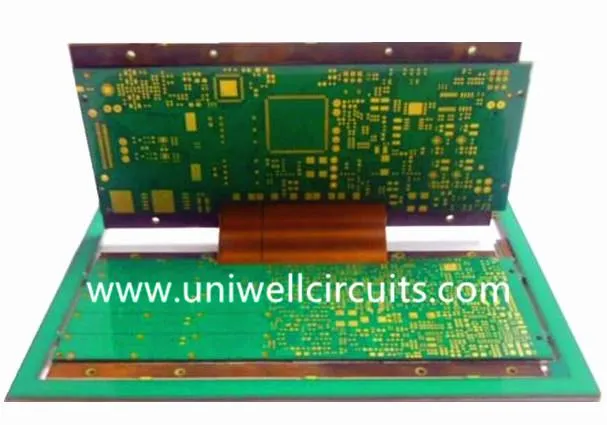

HDI Flex та жорсткий плата

Опис 1.Продук


Специфікація
шар: 18шар (8 гнучкий шар)
Товщина дошки: 3.3 мм
Мінімальна поверхня: 0.2мм
розмір: 190 * 177мм
HDI на основі міді

Компанія Uniwell має 10-річний досвід у виробництві технологій жорсткого флексу. Отримана експертиза створила нашу тверду репутацію за досконалість, особливо там, де потрібні дуже складні рішення. Наш досвід у схемі жорсткого флексу допоможе вам зробити індивідуальне та якісне рішення.

2.Генеральні можливості для гнучких платівок:

Шари: 20 (включити 12шар
Лінія wideth / пробіл (mil) у внутрішньому шарі: 3/3, 3.5 / 3.5
Формат: 20: 1 (PTH); 1: 1 (сліпий віаса)
Хв. діаметр свердловини (м): 6 (механічний); 4 (лазерний)
Відстань від буріння до провідника (м): 6
Толерантність до контролю імпедансу (+/-): 10%

3.Технологія розвитку

Завдяки провідним клієнтам, компанія Uniwell постійно займала провідні позиції в розробці методології виготовлення друкованих плат, і ми неодноразово встановили важливі технологічні віхи.
P: Прототип SV: Малий обсяг M: Масове виробництво

ITEM			2015 р	2016 р	2017 р	2018 р	2019 р
Шари	32шар		Р.	Р.	SV	SV	SV
	36layer			Р.	Р.	Р.	Р.
	42шар				Р.	Р.	Р.
Хв. Ширина лінії / простір	Внутрішній шар	3 / 3міль	М
		2,5 / 2,5мл	Р.	SV	SV	М
		2 / 2міль			Р.	Р.	Р.
	Зовнішній шар	3 / 3міль	SV	SV	М
		2,5 / 2,5мл		Р.	SV	М
		2 / 2міль			Р.	Р.	Р.
Хв. розмір механічної свердловини		8міль	М
Хв. розмір механічної свердловини		6міль	Р.	Р.	SV	SV	SV
Співвідношення сторін	13: 1		SV	SV	М
	15: 1			Р.	SV	SV	SV
	16: 1				Р.	SV	SV
	18: 1					Р.	Р.
Товщина міді	6 ОЗ		Р.	SV	М
	8 ОЗ		Р.	Р.	SV	М
	10 OZ			Р.	SV	М
	12ОЗ				Р.	SV	SV
	готова асиметрична мідна фольга 1 / 6ОЗ		Р.	SV	М

ITEM			2015 р	2016 р	2017 р	2018 р	2019 р
Контроль імпедансу	± 10%		М
	± 8%		Р.	Р.	SV	SV	SV
	± 5%			Р.	Р.	SV	SV
Товщина готової дошки	Товстий	6.5 мм	Р.	SV	М
		7,5 мм	Р.	Р.	SV	SV	SV
		10мм	Р.	Р.	Р.	Р.	Р.
	Тонкий	0,15 мм	SV	SV	SV	SV	SV
	Тонкий	0,1 мм		Р.	Р.	SV	SV
Макс. готовий розмір борту	Довжина	1200 мм	Р.	Р.	SV	SV	SV
Макс. готовий розмір борту	Ширина	650мм	Р.	Р.	Р.	SV	SV
Хв. Внутрішній шар оформлення	4шарові	0,075 мм		р	Р.	р	р
	8шар	0,1 мм		р	Р.	р	р
	12шар	0,125мм		р	Р.	р	р

ITEM		2015 р	2016 р	2017 р	2018 р	2019 р
Спеціальна техніка	Похований конденсатор / резистор		Р.	Р.	SV	SV
	Жорсткий гнучкий щит		Р.	SV	SV	SV
	Лічильник пробілу + сліпий похований VIA S (HDI)	Р.	Р.	SV	SV	SV
	2-шарова та багатошарова друкована плата на основі алюмінію	Р.	SV	SV	М
	Металевий сердечник і матеріал з ПТФЕ, суміщений з ПХД	Р.	Р.	SV	SV	SV
	Гібридне натискання (керамічне ядро + FR4 + Cu ядро)		Р.	SV	SV	SV
	Багатошаровий PTFE			Р.	Р.	Р.
	Часткове гібридне натискання (FR4 + кераміка)	Р.	Р.	SV	SV	SV
	Частина Болгарія пайка PAD Technics	Р.	Р.	SV	SV	SV
	Вибірковий поверхневий обробка	Р.	SV	SV	SV	SV
	Техніка з половиною лунки / половинки	М
	Перетинайте механічний сліпий Віа (діаметр отвору не менше 0,15 мм)		Р.	Р.	Р.	Р.
	Назад Технологія буріння	Р.	SV	SV	SV	SV
	Через PAD	М
	V-CUT проходять через PTH	Р.	SV	М
	Ненормальні технології гнізд / отвори (зворотний отвір, половина отвору, гвинтовий отвір, отвір гвинтів контролю, контрбори, накладка на борт)	SV	М
	Кілька натискань (не більше 4 разів)	SV	SV	SV	SV	SV

4. Застосування FPC

Продукти Uniwell Circuits широко застосовуються в галузі зв'язку, мережі, цифрових продуктів, промислового контролю, медичної допомоги, аеронавтики та космонавтики, оборонних та військових областях тощо.

图片 27_ 副本 .jpg

5.Leadtime для прототипу та швидкого повороту
Uniwell має можливість запропонувати швидкий термін служби, одно-і двошарові, найшвидше за 3 дня; подвійний шар гнучкий і жорсткий, швидкий за 4 дня.

Елементи	Flex та жорстка дошка				Гнучка плата
Елементи	Нормальна структура	Багатошарова структура	Особлива структура	HDI структура	Нормальна структура
Час проведення (днів)	6	8	10	12	3-6
