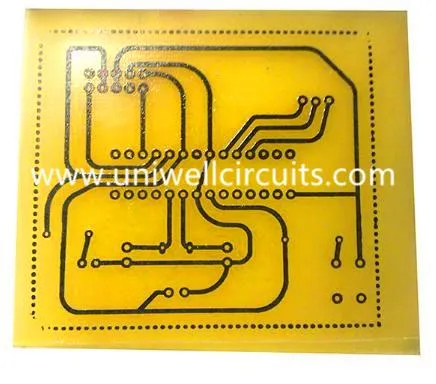

Flex Power Bank друкована плата
Опис 1.Продук
Основні параметри: структура матеріалу: двосторонній клей + плівка жовтого покриття з низькою втратою + (лінія мідь + клей + високочастотна діелектрична поліімідна основна речовина + клей + лінія міді) + низька втрата жовтого покриття плівки.
Опір: вільно згинати і крутити.
Чоловік: + / - 0,03 мм
Товщина: 0,15 мм
Посилення: позитивне і негативне армовання сталевого аркуша 0,15 мм.
Виробничий процес: наплавлення, наплавлення, нанесення покриття, нанесення плівки, захист - захист від зварювання.
Обробка поверхні: золото (золото) 1 ~ 2 мікроінчану.
Мінімальна ширина лінії / відстань лінії: 0,06 мм / 0,09 мм.
Застосування: Power Bank
2. Інформація про компанію
Uniwell Circuits Co., Ltd. Була заснована в квітні 2007 р. У Шеньчжені, Китай. Компанія Uniwell Circuits - це високотехнологічне підприємство, яке зосереджується на розробці, розробці, виробництві та реалізації високоточних двосторонніх і багатошарових друкованих плат (друкованих плат) спеціальних у швидкій черзі, прототип, середній і великий обсяги.
Будучи китайським PCB House, ми пропонуємо різноманітні індивідуальні PCB та монтажні послуги за набагато нижчою ціною з надійною якістю, ніж постачальники інших країн. Ми можемо забезпечити вас покриті з прототипу PCB швидкого повороту, виготовлення власної друкованої плати до електронного складання, все з гарантією 100% якості. Ми з нетерпінням чекаємо налагодження довгострокового партнерства у Китаї.
3.Factory технології виробництва
Прототипна технологія
Матеріал | FR4, CEM-3, Metal Core, |
Без галогенів, Роджерс, PTFE | |
Макс. Оздоблювальний розмір панелі | 1500X610 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0,1 мм |
Аспект раціону | 16:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Рівень шарів | 40 |
Макс. мідь (внутрішнє / зовнішнє) | 6 ОЗ / 10 ОЗ |
Свердління толерантності | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 2,5 / 2,5мл |
Крок BGA | 8міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG, занурення срібла / олово, OSP |
Технологія масового виробництва
Матеріал | FR4 (нормальний або високий TG або без галогенів) |
CEM-3 Al на базі | |
Макс. Оздоблювальний розмір панелі | 540x620 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0.2 мм |
Аспект раціону | 12:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм & +/- 0.05 мм & +/- 0.05 мм |
Макс. Рівень шарів | 12 |
Макс. товщина міді | 3 ОЗ внутрішнього шару / 4OZ зовнішнього шару |
Цільова стійкість до свердла | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 4 / 4міль |
Крок BGA | 10міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG (+ G / F), занурення срібла / олово OSP, очищаюча маска, вуглецева паста |
4. Належність якості
Якість - це кров компанії з виробництва електроніки, тому контроль якості був охоплений на всіх етапах виробництва електроніки. Як постачальник рішень EMS, що обслуговує галузі аерокосмічної та медичної допомоги, контролювати якість ніколи не можна нехтувати. Для контролю якості в процесі, завершення кожної фази повинне переходити до суворих перевірок, і коли дефекти будуть спостерігатися, переробка чи модифікація будуть негайно впроваджені. Для контролю якості після закінчення процесу це залежить від передового інспекційного обладнання, такого як рентгенологічне обстеження, щоб приховані дефекти могли бути виявлені до упаковки та доставки. Ми повністю сертифіковані ISO9001: 2008, UL та RoHS.
