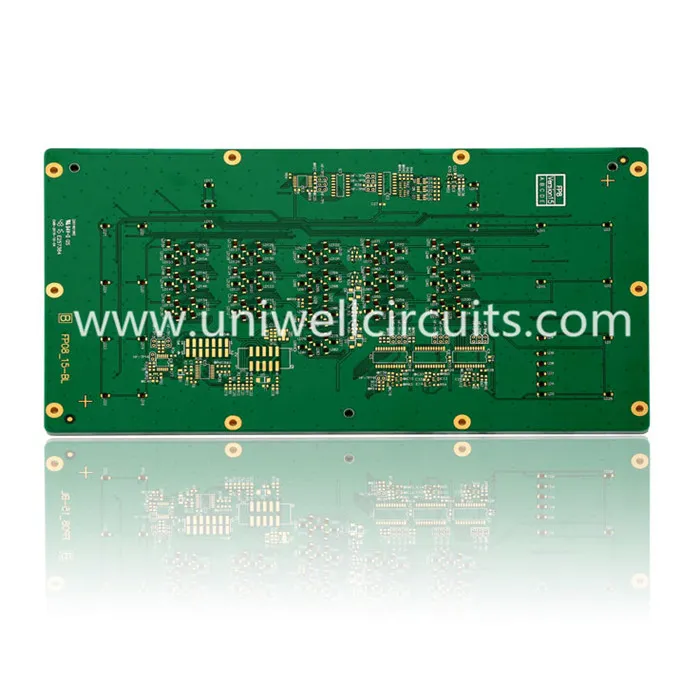

Опис 1.Продукція
Специфікація
Рівень: 16
Товщина дошки: 1.60 мм
Обробка поверхонь: ENIG (2u ").
Матеріал: FR4 TG170.
Мінімальна ширина / лінія відстань: 5 / 6мл
Якщо ви не впевнені, що під час виконання вашої конкретної операції потрібні високочастотні плати FR-5 або як точно працює ТГ-ПХБ, щоб захистити чутливі схеми, ми раді повідомити вам все, що вам потрібно знати. Прочитайте далі, щоб отримати повне уявлення про те, як працює високотемпературна друкована плата і що вона може зробити для вас. Коли ви переконаєтесь, що високочастотні плати FR-4 для вас є правильними, Uniwell з радістю допоможе вам вирішити цю проблему. Будь ласка, не соромтеся звертатися до нас.
2. Профіль компанії
Uniwell схеми були створені в 2007 році, і ми маємо дві сучасні виробничі фабрики в Шеньчжені та Цзянмен, з передовим виробничим обладнанням, і в цілому 600 співробітників. Шеньчжень завод, спеціально для проектування, розробки, виробництва та продажу високоточних двосторонніх і багатошарових друкованих плат (друкованих плат), що спеціалізуються на швидких оборотах, прототипі, середніх і великих обсягах, завод Jiangmen спеціально для малих і середніх масових обсягів виробництва. Комбінація об'єктів Цзянмен та Шеньчжень Uniwell може задовольнити всі наші замовлення від усіх протоколів до масового виробництва. Завдяки досвідченому та кваліфікованому менеджменту, послідовно високу якість, фірмову технологію виробництва та професійне обслуговування, ми сподіваємось бути вашим довгостроковим партнером у Китаї.
3.Наша виробнича потужність
Шеньчженьський завод
Матеріал | FR4, CEM-3, Metal Core, |
Без галогенів, Роджерс, PTFE | |
Макс. Оздоблювальний розмір панелі | 1500X610 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0,1 мм |
Аспект раціону | 16:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Рівень шарів | 40 |
Макс. мідь (внутрішнє / зовнішнє) | 6 ОЗ / 10 ОЗ |
Свердління толерантності | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 2,5 / 2,5мл |
Крок BGA | 8міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG, занурення срібла / олово, OSP |
Цзянменский завод
Матеріал | FR4 (нормальний або високий TG або без галогенів) |
CEM-3 Al на базі | |
Макс. Оздоблювальний розмір панелі | 540x620 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0.2 мм |
Аспект раціону | 12:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм & +/- 0.05 мм & +/- 0.05 мм |
Макс. Рівень шарів | 12 |
Макс. товщина міді | 3 ОЗ внутрішнього шару / 4OZ зовнішнього шару |
Цільова стійкість до свердла | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 4 / 4міль |
Крок BGA | 10міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG (+ G / F), занурення срібла / олово OSP, очищаюча маска, вуглецева паста |
4. Наші послуги
1) Всебічна перевірка документів для запобігання помилок в друкованій платі Gerber та Bom.
2) Запропонуйте найкращу якість заміну з більш низькою ціною.
3) Інженерна підтримка випробувань та надання пропозицій щодо масового виробництва.
4) Запропонувати найкращий спосіб доставки.
5) Підпишіть НДА, щоб зберегти свій дизайн у безпеці.
