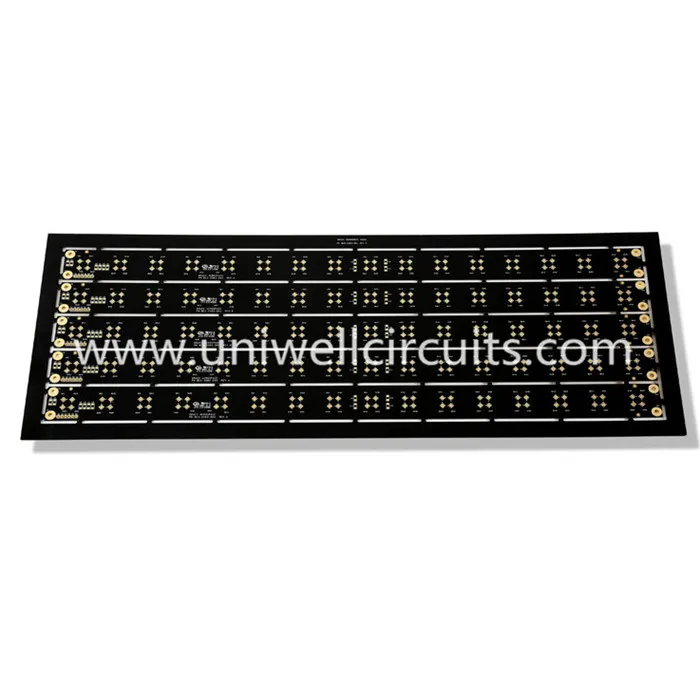

Багатошарова похована схема платіжних вузлів 1.company information Uniwell Circuits Co., Ltd. Була створена в Шеньчжені, Китай, у квітні 2007 р. Uniwell Circuits - це високотехнологічна компанія, що спеціалізується на розробці, розробці, виробництві та реалізації високоточних двосторонніх & багатошарові друковані плати (друковані ...

Опис 1.Продук

图片 34_ 副本 .jpg

Специфікація
Шар: 6
Товщина дошки: 1.60 мм
Обробка поверхні: золото занурення.
Матеріал: FR4.
Мінімальна ширина / лінія відстань: 10 / 8міль

Поховані віази - це покриття зв'язків між внутрішніми шарами багатошарової друкованої плати, які не виходять на будь-який з зовнішніх шарів. Поховані віази створюються за допомогою буріння і мідної обшивки внутрішнього шару ядра (пар) багатошарової друкованої плати так само, як стандартний 2-шар або навіть для багатошарової покритої через отвір PCB. Проблема з глибиною поховання не існує, оскільки під час обшивки отвір відкритий на обох кінцях, і хімія обшивки може вільно проникати. Якщо похована через друковану плату призначена з похованими віясами, що проходять між рівномірно пронумерованими парами внутрішніх шарів, конструкція є простою. Не рекомендується створювати поховані віяни, що проходять між непарними числами внутрішніх шарів.

Послідовна побудова багатошарових друкованих плат, що використовують декілька послідовностей друку, скріплення та обшивки, дозволяє створювати складні міжз'єднальні структури.
Якщо уважно розглянути практичні аспекти виготовлення, то на тій же друкованій платі можуть бути об'єднані сліпий віаса, поховані віази та через отвір, що містять віямі.
Поховані віази менш дорогі для виготовлення, ніж сліпий віаса, але, як довідник, використання захоплених віасів навряд чи дозволить заощадити кошти, якщо загальний розрахунок кількості шарів не зменшиться принаймні на 4 шари.
Uniwell виробляють різні поховані через pcbs. Попросіть нас цитувати.
