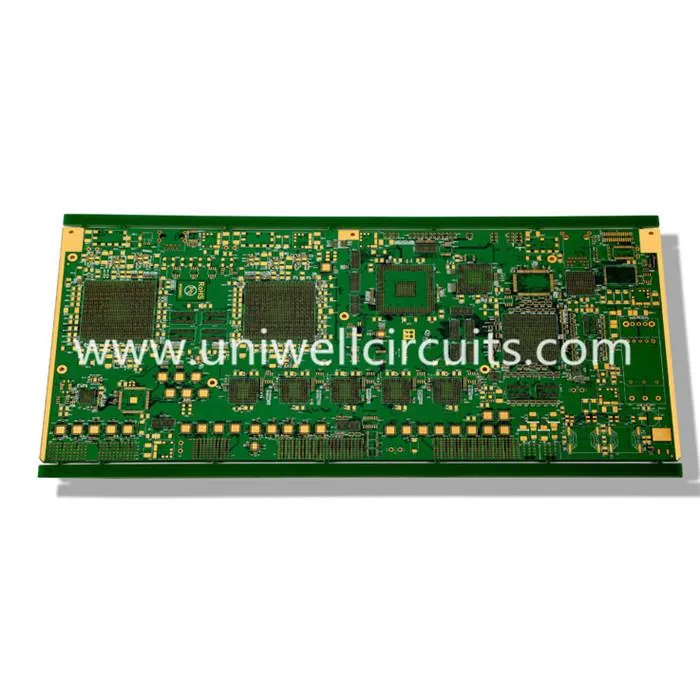

Специфікація:
Шар: 6
Товщина дошки: 1,6 мм
Обробка поверхні: золото занурення.
Матеріал: FR4 TG170.
Мінімальна ширина / лінія відстань: 8 / 5міль.
Спеціальна технологія: похований через

Поховані віази - це покриття зв'язків між внутрішніми шарами багатошарової друкованої плати, які не виходять на будь-який з зовнішніх шарів. Поховані віази створюються за допомогою буріння і мідної обшивки внутрішнього шару ядра (пар) багатошарової друкованої плати так само, як стандартний 2-шар або навіть для багатошарової покритої через отвір PCB. Проблема з глибиною поховання не існує, оскільки під час обшивки отвір відкритий на обох кінцях, і хімія обшивки може вільно проникати. Якщо похована через друковану плату призначена з похованими віясами, що проходять між рівномірно пронумерованими парами внутрішніх шарів, конструкція є простою. Не рекомендується створювати поховані віяни, що проходять між непарними числами внутрішніх шарів.

Послідовна побудова багатошарових друкованих плат, що використовують декілька послідовностей друку, скріплення та обшивки, дозволяє створювати складні міжз'єднальні структури.
Якщо уважно розглянути практичні аспекти виготовлення, то на тій же друкованій платі можуть бути об'єднані сліпий віаса, поховані віази та через отвір, що містять віямі.
Поховані віази менш дорогі для виготовлення, ніж сліпий віаса, але, як довідник, використання захоплених віасів навряд чи дозволить заощадити кошти, якщо загальний розрахунок кількості шарів не зменшиться принаймні на 4 шари.
Uniwell виробляють широкий спектр похований через pcbs. Попросіть нас цитувати.
