Високочастотний контрольний імпедансний ПХБ
Опис 1.Продук
Специфікація

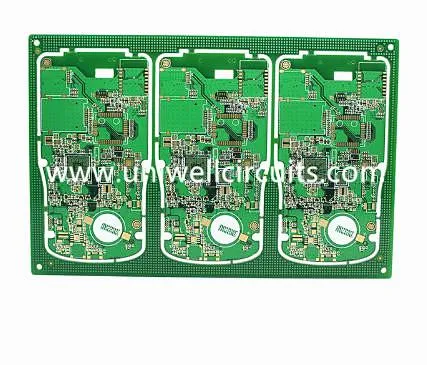

Високочастотний контрольний імпедансний ПХБ
Рівень: 2
Товщина: 1,6 +/- 0,1 мм
Розмір: 108,82 мм * 88,56 мм
Використовувана дошка: FR4.
Мінімальна діафрагма: 0.3 мм.
Обробка поверхні: покрита позолотою.
Спеціальна технологія: контроль імпедансу
Uniwell має багатий досвід у виробництві друкованих плат, контрольованих імпедансом,
100% відповідає вимогам клієнта з високою якістю.
2. Введення Uniwell
1) Uniwell знайшов у 2007 році, Intech є одним з професійних виробників друкованих плат від Шеньчжень Китаю, які мають дві галузі SHENZHEN UNIWELL CIRCUITS CO., LTD. і Цзянмен UNIWELL CIRCUITS CO., LTD.
2) відповідає найвищим міжнародним стандартам якості, затверджуючи сертифікати якості: ISO9001, ISO14001, TS16949. Ми сертифіковані UL для однобічної, двосторонньої та багатошарової друкованої плати та відповідають всім вимогам стандартів IPC та ROHS.
3) 40% наших продажів - продажі та експорт у країни Європи, Сполучених Штатів та Азії.
4) Більшість наших плати використовуються для EMS, промислових, енергетичних, медичних та інших продуктів.
3.Невеликі переваги:
1) Ми проводимо друковану плату з двосторонніх до 40-шарових багатошарових друкованих плат, HDI завдань.
2) Якщо у вас є повторні замовлення від інших постачальників, і ви хочете перевести в Uniwell, ми запропонуємо найкращу ціну.
3) За винятком відмінної якості та професійного обслуговування, ми також платимо кожній деталі для наших клієнтів, наприклад, пакет для використання упаковки для зволожувача та вологості в упаковці з вакуумом, щоб захистити друковану плату.
4) Матеріал: У нас є FR4 TG135 / TG158 / TG180нормальні матеріали на складі, також CEM3 / ROGERS / ARLON / ISOLA
5) Жорсткі / гнучкі / гнучкі жорсткі друковані плати з UL схвалено.
6) Гнучкий, швидкий відгук для клієнтів завжди.
7) Швидко пропонувати буде менше 4 годин, Деякі найважливіші термінові запити ми можемо запропонувати протягом 1годинного.
4. Сертифікати
5.Пакування та доставка
Упаковка як стандартна:
Доставка
Зазвичай ми доставляємо по DHL, FEDEX, UPS, TNT, також ми можемо доставити за вимогами клієнтів.
6.Літкі знання --- Контрольне імпеданс
Що таке імпеданс?
Імпеданс - це комбінація ємності та індуктивності ланцюга при роботі на високій частоті. Хоча це також вимірюється в Омах, він дещо відрізняється від опору, що є характеристикою постійного струму. Імпеданс - характеристика змінного струму, що означає, що вона пов'язана з частотою, опір не є.
Що таке керований імпеданс?
Якщо ви не ретельно продумали слід і його оточення, імпеданс, як правило, "неконтрольований", а це означає, що імпеданс буде вартістю від точки до точки уздовж сліду.
На високих частотах сліди PCB не поводяться як прості з'єднання, контрольований імпеданс допомагає нам гарантувати, що сигнали не погіршуються, коли вони рухаються навколо друкованої плати.
По суті, керований імпеданс - це відповідність властивостей матеріалу субстрату за розмірами та місцями відстеження, щоб забезпечити імпеданс сигналу сліду в межах певного відсотка певного значення. Платформи з контролем імпедансування забезпечують повторювану високочастотну продуктивність.
Коли використовувати контрольований імпеданс
Коли сигнал повинен мати певний імпеданс для правильного функціонування, слід використовувати керований імпеданс. У високочастотних програмах, що відповідають імпедансу слідів друкованої плати, важливо зберегти цілісність даних та чіткість сигналу. Якщо імпеданс тракту PCB, що з'єднує два компоненти, не відповідає характеристичному імпедансу компонентів, може бути збільшений час перемикання в пристрої або контурі. Там також можуть бути випадкові помилки.
Що визначає керований імпеданс?
Характеристичний імпеданс плати PCB зазвичай визначається його індуктивним та ємнісним реактивністю, опором і провідністю. Ці фактори залежать від фізичних розмірів сліду, діелектричної проникності матеріалу підкладки ПХБ та товщини діелектрика. Як правило, опорний слід для PCB може коливатися від 25 до 125 Ом. Значення імпедансу, що створюється в структурі друкованої плати, буде визначатися наступними факторами:
- ширина і товщина траси сигналу міді (зверху та знизу);
- товщина сердечника або матеріалу препрегів по обидві сторони мідного сліду
- діелектрична проникність основного матеріалу та препрег
- відстань від інших функцій міді
