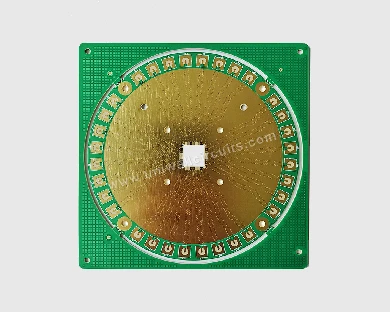

1, Основні функції зберігання та обчислення інтегрованої тестової плати мікросхем
Інтегрований чіп для зберігання й обчислення порушує традиційний режим поділу «обчислення обробки сховища даних» шляхом глибокої інтеграції блоків зберігання й обчислювальних блоків. Його вимоги до тестування включають перевірку обчислювальної потужності та точності обчислювального блоку, тестування швидкості читання та запису накопичувача, ємності та стабільності, а також оцінку ефективності передачі даних і контролю енергоспоживання в стані «обчислювальної взаємодії зберігання». Основні функції друкованої плати інтегрованої тестової плати для зберігання та обчислення забезпечують підтримку наведених вище вимог до тестування, включаючи такі три аспекти:
Передача сигналу: досягнення точного з’єднання між контактами інтегрованого чіпа для зберігання та обчислення та зовнішнім випробувальним обладнанням, передача результатів обчислень, стану зберігання та інших сигналів, які виводить чіп, на випробувальне обладнання без спотворень, і в той же час передача контрольних інструкцій, виданих випробувальним обладнанням, на чіп. У відповідь на вимоги високочастотного сигналу та паралельної передачі даних інтегрованих мікросхем зберігання та обчислень необхідно забезпечити цілісність передачі сигналу та уникати відхилень тестових даних, спричинених відбиттям сигналу та перехресними перешкодами.
Підтримка джерела живлення. Кілька схем джерела живлення налаштовані відповідно до вимог напруги різних модулів інтегрованого накопичувача та обчислювальної мікросхеми відповідно до різниці в енергоспоживанні в різних робочих режимах (режим чистого зберігання, режим чистого обчислення та режим спільного обчислення зберігання). Завдяки оптимізації плану живлення та конфігурації фільтрації шум джерела живлення пригнічується, щоб забезпечити стабільне живлення мікросхеми під час тестування та уникнути впливу коливань джерела живлення на достовірність результатів тестування.
Адаптація тесту на багато сценаріїв: поєднання вимог до продуктивності інтегрованого чіпа з пам’яттю в периферійних обчисленнях, обґрунтування штучного інтелекту, центрів обробки даних та інших сценаріїв додатків, резервні тестові інтерфейси та точки розширення, а також підтримка багатовимірних тестів параметрів, таких як обчислювальна потужність чіпа, енергоспоживання, затримка та пропускна здатність зберігання. Одночасна сумісність із різними специфікаціями модулів розсіювання тепла, імітація робочого стану чіпів за різних умов розсіювання тепла, гарантуючи, що результати випробувань охоплюють практичні сценарії застосування.
2, Гарантія продуктивності зберігання та обчислення інтегрованої тестової плати мікросхем
Точність тестових даних для зберігання та обчислення інтегрованих чіпів безпосередньо визначає, чи відповідає чіп цілям розробки. Печатна плата тестової плати має відповідати вимогам високо-точного тестування та стабільної роботи завдяки таким характеристикам:
Гарантія цілісності сигналу: передача даних під час «обчислювальної взаємодії сховища» інтегрованого чіпа сховища обчислювального пристрою здійснюється переважно високо-швидкісними паралельними сигналами. Якщо сигнал послаблюється або затримується в проводці друкованої плати, це спричинить відхилення між отриманим сигналом випробувального обладнання та фактичним вихідним сигналом мікросхеми, що вплине на оцінку продуктивності мікросхеми. Тому друкована плата тестової плати має використовувати високу температуру склування, підкладку з низькими діелектричними втратами, контролювати довжину траси та узгодження імпедансу, зменшувати відображення сигналу та перехресні перешкоди та забезпечувати цілісність високо-швидкісної передачі сигналу.
Гарантія цілісності живлення: миттєві коливання струму, створювані обчислювальним блоком і блоком зберігання інтегрованої мікросхеми під час роботи, якщо вони стикаються з високим імпедансом площини живлення, спричинять коливання напруги, вплинуть на стабільність логічного рівня мікросхеми та навіть призведуть до неправильної роботи мікросхеми під час тестування. Печатна плата тестової плати зменшує опір живлення, пригнічує шум живлення та забезпечує стабільне живлення мікросхеми за рахунок збільшення площі площини живлення, оптимізуючи розташування площини живлення та заземлення.
Гарантія механічної стабільності: під час процесу тестування друковану плату тестової плати потрібно кілька разів збирати та розбирати за допомогою тестового пристосування та радіатора мікросхеми, і вона може зіткнутися з температурними змінами. Щоб уникнути розтріскування в місці зварювання та поломки дроту через недостатню структурну міцність плати, необхідно використовувати потовщені підкладки, додавати армовані каркаси або металеві опорні конструкції та вибирати стійкі до високих{1}}температур резистивні матеріали для припою та прокладки, щоб забезпечити механічну стабільність плати під час частої роботи та змін температури.
3. Ключові точки процесу зберігання та обчислення інтегрованої тестової плати чіпа
Виробничий процес друкованої плати інтегрованої тестової плати для зберігання та обчислення безпосередньо впливає на її надійність тестування. Під час масового виробництва та використання необхідно ретельно контролювати наступні етапи процесу:
Процес колодок: у зв’язку з малим інтервалом між контактами високо-щільного пакування інтегрованих чіпів для зберігання й обчислення потрібен суворий контроль відхилення розміру колодок, а також використовуються процеси обробки поверхні, як-от безсвинцеве-розпилення олова або осадження золота. Процес занурення в золото може покращити стійкість панелі до окислення та надійність з’єднання, уникнути поганого контакту між мікросхемою та платою, спричиненого окисленням панелі, і забезпечити передачу сигналу та стабільність джерела живлення.
Прохідний процес: щоб досягти багато{0}}шарового з’єднання, необхідно з’єднати сигнали та живлення між різними шарами через перехідні отвори. Для високо-маршрутизації сигналу паразитна індуктивність і ємність через перехідні отвори можуть впливати на цілісність сигналу. Глухі отвори та закопані отвори слід використовувати замість традиційних отворів, щоб зменшити перешкоди від отворів на сигнали та зменшити товщину плати. Необхідно суворо контролювати діаметр-наскрізного отвору та товщину стінки, щоб уникнути перерв у тестуванні через погану провідність наскрізного-отвору.
Процес тестування: перевірка зовнішнього вигляду та випробування електричних характеристик необхідні перед тим, як залишити фабрику. Перевірка зовнішнього вигляду вимагає перевірки на наявність таких дефектів, як подряпини на поверхні плати, відшарування паяльної маски та деформація паяльних майданчиків; Тестування електричних характеристик перевіряє провідність, ізоляцію та відповідність імпедансу корпусу плати за допомогою професійного обладнання. У відповідь на вимоги до тестування інтегрованих накопичувачів і обчислювальних чіпів необхідно провести випробування за високої-температури та високої вологості, а також випробування на вібрацію, щоб перевірити надійність плати в сценаріях тривалого-використання та забезпечити стабільну продуктивність під час циклу тестування.
