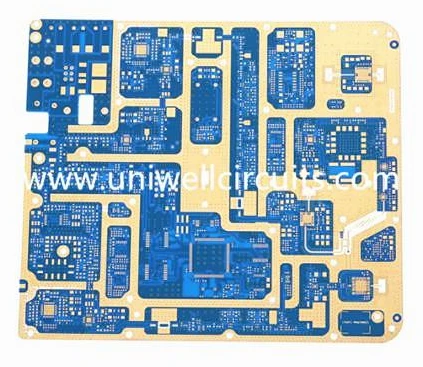

Вибір напівзатверділих листів дляВисокочастотна плата Rogersгібридні пластини повинні базуватися на відповідності діелектричних властивостей, сумісності КТР і технології обробки. Пріоритет має бути відданий вибору оригінальних заводських напівзатверділих листів Rogers, а параметри повинні бути адаптовані на основі сценарію.
Вибір основних спеціалізованих напівзатверділих плівок
RO4450F: Dk=3.52 ± 0,05 на 10 ГГц, що робить його кращим вибором для радіочастотної гібридної напруги. Він сумісний із основними платами серії RO4000, такими як RO4350B і RO4003C, і має чудові характеристики розтікання, що може вирішити проблему заповнення товстих мідних і щільних ліній. Він сумісний зі звичайною температурою стиснення fr4 і широко використовується в сценаріях базових станцій 5G, радарів і підсилювачів потужності.
RO4460G2: Dk=6.15 ± 0,15 на 10 ГГц, точно узгоджується з високою Dk основною платою Роджерса, надзвичайно низький коефіцієнт розширення по осі Z-, висока надійність через-отвір, Tg перевищує 280 градусів, кілька ламінатів не зазнають термічної деградації, підходить дляHDIі багатошарові гібридні плати-.
SpeedWave ™ 300P: Dk=3.0-3.3 на 10 ГГц, коефіцієнт втрат 0,0019-0,0022, ультра-характеристики низьких втрат, придатні для сценаріїв високої-частоти та високої{9}}швидкості, таких як радар міліметрових хвиль для транспортних засобів 77 ГГц і 5G міліметрових хвиль, сумісні з повним діапазоном Роджерса високочастотні плати та FR-4, підтримує багаторазове безперервне пресування та має чудову стійкість до CAF.
92ML: High thermal conductivity epoxy semi cured sheet, with a Z-direction thermal conductivity of 2.0 W/m-K, Tg>160 градусів, а КТР по осі Z- становить лише 22 ppm/градус C. Він розроблений для сценаріїв змішаного тиску з високими вимогами до розсіювання тепла, як-от автомобільна електроніка та керування живленням, і має набагато нижчу вартість, ніж напівзатверділі листи на основі PTFE.
Принцип узгодження вибору ядра
Відповідність параметрів діелектрика: відхилення між Dk напівзатверділого листа та сусідньої високочастотної основної плати Dk має бути менше або дорівнювати ± 0,2, щоб уникнути мутації імпедансу та пошкодження цілісності сигналу. Наприклад, RO4350B (Dk=3.48) має мати пріоритет із RO4450F замість звичайного напівзатверділого листа FR-4.
Відповідність CTE та сумісності: віддавайте перевагу використанню напівзатверділих листів того самого походження, що й система полімерного сердечника Rogers, щоб зменшити проблеми невідповідності CTE у різнорідних матеріалах і зменшити ризик розшарування та викривлення; Якщо Роджерс і FR-4 безпосередньо змішуються і стискаються, листи перехідного напівзатвердіння, такі як SpeedWave 300P, повинні використовуватися як проміжний шар, який може зменшити напругу між шарами більш ніж на 60%.
Адаптація параметрів процесу: виберіть специфікації з високим вмістом смоли (RC більше або дорівнює 72%) для сценаріїв товстої міді (більше або дорівнює 2 унціям) і щільних ліній, щоб забезпечити достатнє заповнення адгезивом; Щоб уникнути розм’якшення смоли та розшарування під час наступного ламінування, вибирайте напівзатверділі листи з високою Tg для багатошарових сценаріїв ламінування високо-шарових плит.
Ключові моменти для вибору та уникнення пасток
Заборонено безпосередньо замінювати спеціалізовану напівзатверділу плівку Rogers на звичайну напівзатверділу плівку FR-4. Смоляна система обох має погане злиття, і розшарування інтерфейсу може відбуватися в умовах високої температури та високої вологості, що призводить до значного збільшення втрати сигналу.
Зберігання напівзатверділих плівок вимагає контролю температури<23 ℃ and humidity<55%. The unused parts after unpacking must be resealed to avoid moisture absorption, which may cause bubbles and delamination after compression. The shelf life of the RO4400 series is 6 months, and the shelf life of the SpeedWave 300P is 3 months.
