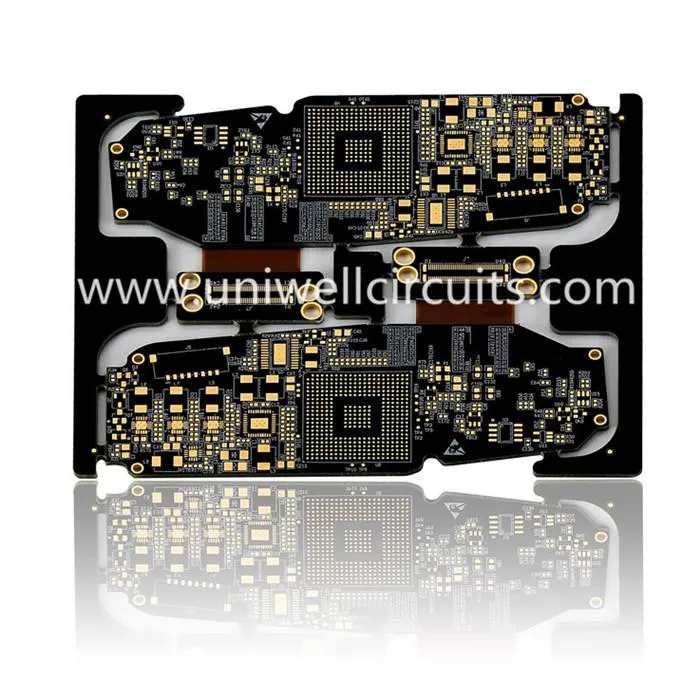

Смартфон Жорсткий гнучкий корпус
Опис 1.Продук
Параметр:
10-шарова жорстко-гнучка плата
Товщина дошки: 1.5 мм
Ширина лінії / простір: 3/4 мілі
Паяльний міст: 5мл
Uniwell, спеціальне виробництво, будує схеми згину до ваших вимогливих специфікацій з передбачуваною продуктивністю та високою надійністю. Звичайні схеми з жорстким згином (зміна схем гнучкості) поєднують схему згину з жорстким провідником, таким як роз'єм або плата, і їх можна знайти в застосування від побутової електроніки до систем керування повітряним транспортом.
2.Продукція лінії
3.Rigid потенціал друкованої плати для прототипів
Матеріал | FR4, CEM-3, Metal Core, |
Без галогенів, Роджерс, PTFE | |
Макс. Оздоблювальний розмір панелі | 1500X610 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0,1 мм |
Аспект раціону | 16:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Рівень шарів | 40 |
Макс. мідь (внутрішнє / зовнішнє) | 6 ОЗ / 10 ОЗ |
Свердління толерантності | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 2,5 / 2,5мл |
Крок BGA | 8міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG, занурення срібла / олово, OSP |
Місткість 4.FPC
Шари: 20 (включають 12 слой)
Лінія wideth / пробіл (mil) у внутрішньому шарі: 3/3, 3.5 / 3.5
Формат: 20: 1 (PTH); 1: 1 (сліпий віаса)
Мінімальний діаметр отвору (mil): 6 (механічний); 4 (лазерний)
Відстань від буріння до провідника (м): 6
Толерантність до контролю імпедансу (+/-): 10%
5. Застосування міркувань може включати:
● Тісно зібрані пакети, де потрібні електричні з'єднання на 3 осей (статичне застосування).
● Електричні з'єднання, коли збірка потрібна для гнуття при її використанні (динамічне застосування).
● Важко чутливі програми, такі як ручні пристрої, літаки або космічні апарати, де вони замінюють жорсткі та насипні джгути.
● У програмах, що обмежують простір, які забороняють використовувати товстіші плати або жорсткі проводки, гнучкі плати мають ряд переваг.
● Високоефективні пристрої, де вимоги до теплоізоляції та ізоляції виключають типові ізоляційні матеріали
Як провідний виробник Flex Circuits, Uniwell постачає та перетворює тонкі, гнучкі матеріали та спеціальні композити через глобальну мережу постачання. Ми пропонуємо одношарові та багатошарові тонкі високошвидкісні гнучкі схеми, де застосування вимагають взаємозв'язку в компактному корпусі. Наші гнучкі ланцюги є меншими і легшими, і можуть без проблем інтегруватися в практично будь-яку форму, яка вам потрібна.
