Shenzhen Uniwell Circuits Co., Ltd. є одним із провідних виробників і постачальників 4-шарових твердих-гнучких плат Uniwell Circuits. Жорсткі та гнучкі плати в Китаї також підтримують індивідуальне обслуговування за низькою ціною. Якщо ви збираєтеся придбати високоякісну 4-шарову жорстку-гнучку плату Uniwell Circuits. Жорстку та гнучку плату, ласкаво просимо отримати цінову пропозицію від нашої фабрики.
Такі продукти, як 4-шарові жорсткі гнучкі сполучні плати, поєднують структурну стабільність жорстких друкованих плат із характеристиками гнучкості FPC, що робить їх високо-точними друкованими платами для високо-електронних сценаріїв. Нижче наведено вступ до їхніх основних функцій і основних сфер застосування:
Опис товару
шари

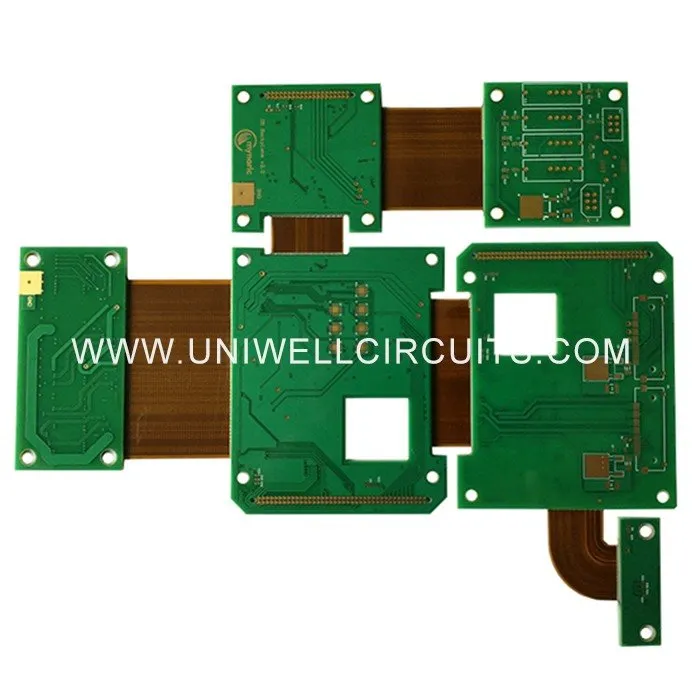

4-шарова жорстка-гнучка дошка
гнучка плата, 1 шар гнучкості, гнучкий шар розташований на зовнішньому шарі, є 5 гнучких областей, ширина сліду, відстань між слідами 5mil, 5mil, паяний міст 4mil, розмір 170 мм
198 мм
Через in pad
Основні характеристики продукту 4-шарової жорсткої гнучкої дошки
Існує дві основні зрілі структури для 4-шарової жорсткої гнучкої плати uniwell Circuit:
1-шарова гнучка зовнішня структура: виготовлена з -безгалогенного матеріалу S1150G, із шириною між лініями/інтервалом до 7/5 мл, підтримує численні незалежні макети жорстких зон і адаптується до базових вимог тривимірного складання.
2-шарова гнучка зовнішня структура: підтримує технологію глухих отворів із шириною/інтервалом між лініями до 4 mil/3,3 mil і мінімальним BGA 7,8 mil. Його можна поєднувати з лотками FR4 для оптимізації міцності конструкції та адаптації до сценаріїв з високою щільністю проводки.
Цей тип продукції завдяки інтегрованому дизайну стиснення може зменшити більше ніж на 60% точок несправності з’єднання порівняно з традиційними роздільними платами. Він може пройти 100 000 випробувань на динамічний згин і витримувати температуру від -55 градусів до 125 градусів. У той же час це може зменшити розмір обладнання приблизно на 40%, а вагу на 30%. Точність регулювання імпедансу може досягати ± 5 Ом, забезпечуючи цілісність передачі високочастотного сигналу.
Основні області застосування
Побутова електроніка: портативні термінали, як-от складні петлі для телефонів, розумні годинники, TWS-навушники тощо, які вимагають три{1}}складання та мають надзвичайно обмежений внутрішній простір.
Медичне обладнання: ендоскопи, кохлеарні імплантати та інші імплантовані або портативні діагностичні та терапевтичні пристрої, які потребують-вигнутої проводки на велику відстань і мають високі вимоги до надійності.
Автомобільна електроніка: в автомобільній навігації, радарних системах ADAS, центральних модулях керування та інших сценаріях в автомобілях, адаптованих до вимог високої надійності та оптимізації простору в середовищі автомобіля.
Промислове й високо{0}}обладнання: сценарії з високою-щільністю проводки, як-от промислові модулі керування та мініатюрне комунікаційне обладнання, яке також можна застосовувати в мініатюрному бортовому обладнанні в аерокосмічній галузі.
Народження та розвиток FPC і pcb привели до появи нового продукту жорсткої-гнучкої плати. Таким чином, поєднання жорсткої-гнучкої плати означає поєднання гнучких і жорстких друкованих плат за допомогою пресування та інших процесів відповідно до відповідних вимог процесу, утворюючи друковану плату з характеристиками FPC і характеристиками друкованої плати.
Переваги та недоліки
Переваги: поєднання жорсткої-гнучкої плати має як характеристики FPC, так і друкованої плати. Таким чином, його можна використовувати в деяких продуктах з особливими вимогами, як з гнучкими, так і з жорсткими областями, що значно допомагає заощадити внутрішній простір, зменшити об’єм готового продукту та покращити продуктивність продукту.
Недоліки. Процес виробництва жорсткої-гнучкої плити є складним, висока складність виробництва, низька продуктивність і вимагає більше матеріалів і робочої сили. Тому його ціна відносно висока, а цикл виробництва відносно тривалий.
область застосування
Характеристики жорсткої-гнучкої плати визначають, що сфери її застосування охоплюють усі сфери застосування FPC на платі, як-от:
Мобільний телефон
Клавіатура та бічні кнопки тощо
Комп'ютери та рідкокристалічні екрани
Материнська плата та екран дисплея тощо
CD Walkman
Дисковий накопичувач
ЗОШИТ.
Останнє використання
Компоненти схеми підвіски (Su ensi. N ciruit) і пакувальної плати XE для жорстких дисків (HDD).
