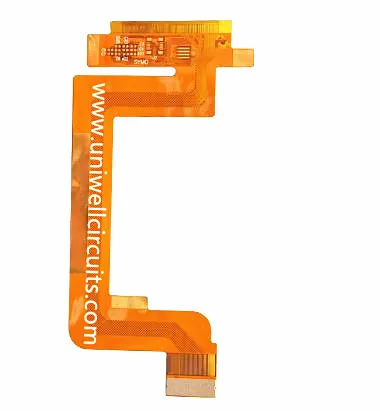

Гнучка плата для сенсорного екрану
Опис 1.Продук
Специфікація:
Основні параметри: структура матеріалу: двосторонній клей + плівка жовтого покриття з низькою втратою + (лінія мідь + клей + високочастотна діелектрична поліімідна основна речовина + клей + лінія міді) + низька втрата жовтого покриття плівки.
Опір: вільно згинати і крутити.
Чоловік: + / - 0,03 мм
Товщина: 0,15 мм
Посилення: позитивне і негативне армовання сталевого аркуша 0,15 мм.
Виробничий процес: наплавлення, наплавлення, нанесення покриття, нанесення плівки, захист - захист від зварювання.
Обробка поверхні: золото (золото) 1 ~ 2 мікроінчану.
Мінімальна ширина лінії / відстань лінії: 0,06 мм / 0,09 мм.
Застосування: сенсорний екран
Універсальні схеми FPC зосереджуються на прототипах, невеликих обсягах та замовленнях середнього обсягу, гнучкий та жорсткий бізнес стрімко зростає з моменту встановлення. Ми обслуговуємо наших клієнтів з потужними технічними можливостями R & D, різними видами продукції, стабільними та швидкими можливостями доставки. Uniwell Circuits є однією з найбільш конкурентоспроможних компаній у галузі високого класу гнучких та жорстких платівок
2. Історія розвитку
3. Застосування
Наші FPC можна знайти у всьому світі в галузі медицини, аерокосмічних додатків та складних промислових товарів завдяки високій якості та високій надійності.
4.Підтримка
Для багатьох наших виробів - особливо імплантуючих пристроїв - відмова під час експлуатації не є варіантом. Крім того, друковані плати з прихованими дефектами призведуть до високих витрат у наступному ланцюгу технологічного процесу. Uniwell надає великого значення QA, щоб гарантувати, що тільки PCB, які відповідають вашим вимогам до якості, доставляються. ПХД будуть перевірятися відповідно до стандарту IPC 600 класу 2 або відповідно до вимог замовника. Система управління якістю сертифікована відповідно до ISO 9001 та повністю інтегрована в систему ERP.
Виробничі документи та специфікації продукту
Керування змінами здійснюється шляхом випуску унікального ідентифікаційного номера для кожного перегляду даної друкованої плати, і всі специфікації продукту, креслення та виготовлення документів мають посилання на цей номер.
Крім того, друковані плати з важкими вимогами мають позначку "Золота дошка", і під час виробництва прототипу ретельно фіксуються всі виробничі параметри кожного етапу виробництва. Це гарантує, що наступні виробничі партії будуть вироблятися точно так само (Golden Board). Зміни виконуються лише у співпраці з замовником.
Автоматична оптична перевірка (AOI)
Всі шари підлягають 100% автоматичному оптичному огляду. Цей тест гарантує, що доріжки будуть мати необхідні розміри (наприклад, місцеві мітки треків) і відповідатимуть потрібному шаблону. Металевий малюнок порівнюється з оригінальними даними Gerber, і шаблон не вивчається з вихідної плати.
Е-тестування
Всі PCB піддаються електричному випробуванню в кінці виробничого процесу. На додаток до звичайних відкритих і коротких випробувань, може бути запропоновано високий імпеданс, струм витоку, ємнісний та індуктивний навантаження, а також випробування високої напруги.
Зазвичай застосовують випробувальні випробувачі для польоту. Наше електронне тестування оснащено автоматичною оптичною реєстрацією та м'якими сенсорними голками, які не залишають жодних знаків на контактних накладках, що особливо важливо для накладок на зв'язках.
Ласкаво просимо відвідати Uniwell! Ми з нетерпінням чекаємо Вашого приїзду!
