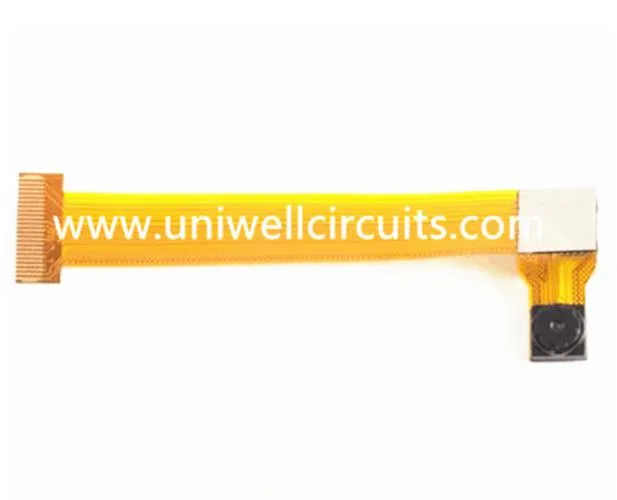

Двостороння гнучка друкована плата для ноутбука
Опис 1.Продук
Специфікація
Назва: Двостороння гнучка друкована плата для ноутбука
шари: 2
Товщина: 0,12 мм
Матеріал: двосторонній електролітний матеріал без клею.
Товщина міді: 1/2 ОЗ
Поверхнева обробка: 1 мікропорцева занурення.
Мінімальна ширина лінії / відстань лінії: 0,15 мм / 0,075 мм.
FR4 армуюча товщина: 0,3 мм.
Застосування: ноутбук
Гнучкі друковані схеми пропонують широкий спектр рішень для фізичних та електричних з'єднань, які не можуть бути досягнуті за допомогою жорстких рішень друкованих плат. З 10-річним досвідом масового виробництва, Uniwell є лідером у галузі переробки матеріалів, виготовлення та складання компонентів на гнучкі друковані схеми.
2.Our постачальників
Ми маємо довгострокове партнерство з постачальниками світового рівня.
Розвивайте сильні відносини з постачальниками, чітко повідомляючи наші потреби та очікування. Залучіть постачальника до нашої філософії якості та спільно беремо участь у новій оцінці продуктів та процесів.
3. Заява
Більшість гнучких схем є пасивними електропроводними структурами, які використовуються для з'єднання електронних компонентів, таких як резистор, конденсатори, інтегральні схеми тощо, хоча деякі з них використовуються просто для взаємозв'язку між іншими електронними агрегатами, також безпосередньо або за допомогою з'єднувачів. У автомобільній галузі гнучкі схеми використовуються в апаратних панелях, під капота, в схемах, що підлягають охопленню в головному салоні кабіни, та в системах АБС.
4. Знання знань --- Гнучкі структури схем
Є кілька фундаментальних конструкцій гнучких платівок, але існує важлива відмінність між різними типами умов у їх виробництві. Нижче наведена оцінка найбільш загальних типів гнучких платівок конструкцій.
Односторонні гнучкі схеми
Однобічні гнучкі схеми містять один провідниковий шар, приготовлений з металевого або електропровідного (наповненого металом) полімеру на гнучкій діелектричній плівці. Функції виконання компонентів доступні лише з одного боку. Отвори можуть бути створені (пробурені або лазерні) у базовій плівці, щоб компонент приводив до проходу під час взаємоз'єднання, зазвичай пайкою. Односторонні гнучкі ланцюги можуть бути виготовлені з такими захисними покриттями, як захисні покриття, як покривні шари або обкладинка, але використання звичайного захисного покриття над ланцюгами є найпоширенішою практикою.
Вплив пристроїв, наповнених поверхнею, на розсіяних провідних плівках дозволив виробляти очевидні світлодіодні плівки, які використовуються у світлодіодному склі, але, крім того, у гнучких автомобільних освітлювальних композитах.
Двосторонні гнучкі схеми
Двосторонні гнучкі плати це гнучкі ланцюги мають два провідника. Технічні схеми гнучкості можуть бути виготовлені з або без прозорих отворів, хоча варіації з прозорим отвором є набагато більш загальними. При конструюванні без прокладки через отвори та функції асоціації є доступ з одного боку просто, схема визначена як "Тип-5" відповідно до військового стану.
Це не є загальноприйнятою практикою, але це варіант, для обох сторін схеми передбачені вимикачі для електронних пристроїв, що дозволяє встановлювати пристрій на кожній стороні. Залежно від дизайнерських потреб, двосторонні гнучкі ланцюги можуть бути виготовлені з захисними шаром покриття на одній, одній або одній стороні готової схеми, але переважно часто формуються з захисним шаром з обох сторін. Одним з основних переваг цього типу підкладки є те, що він дозволяє легко перегородити з'єднання для підготовки. Багато односторонніх ланцюгів побудовані на подвійній односторонній підкладці негайно, оскільки вони мають одне з двох перехресних з'єднань.
Скульптурні гнучкі схеми
Скульптурні гнучкі ланцюги є новим поділом типових гнучких схемних структур. Розроблена процедура передбачає, зокрема, метод багатоступеневого травлення, який забезпечує гнучкість контуру, закінчуючи мідні провідники, в яких товщина провідника в різних місцях уздовж їх довжини відрізняється. (тобто провідники мають тонкі гнучкі області і товсті в точках з'єднання).
Багатошарові гнучкі схеми
Флексові схеми мають три або додаткові шари провідників, відомі як багатошарові гнучкі ланцюги. Зазвичай шари взаємоз'єднуються за допомогою покритих отворів, хоча це не є умовам визначення, оскільки можливо забезпечити отвори доступом до функцій нижнього рівня схеми. Шар багатошарової гнучкої контурів може або не може бути безперервно ламінований взаємно по всій будівлі з помітним звільненням від областей, задіяних шляхом обшивання прохідними отворами. Практика неправильного ламінування знайома з випадками, коли максимальна гнучкість є обов'язковою. Це досягається, залишаючи необмежені області, де б не треба згинати або згинати.
Рівень жорстких схем
Рівень жорсткості - гібридне виробництво, яке складається з жорстких та гнучких підкладок, які ламіновані взаємно в єдину структуру. Рівень жорсткого згину не слід плутати з жорсткими гнучкими конструкціями - це лише схеми згинання, до яких прикріплений жорсткість, для підтримки ваги електронного апарата локально. Закріплене або жорстке гнучке контур може містити один або додатковий провідниковий шар. Таким чином, хоча ці два терміни можуть звучати порівнянними, вони означають продукти, які розумно відрізняються. Шар жорсткого гнучкого матеріалу, як правило, електрично взаємопов'язаний за допомогою покритого через отвори. З роками ці жорсткі схеми включають чудову популярність серед дизайнерів військового продукту; хоча технологія знайшла покращене використання в комерційних продуктах.
Незважаючи на те, що часто уважний продукт спеціальності для програм з малим обсягом, з огляду на виклики, надзвичайні зусилля з використання цієї технології були підготовлені компьютером Compaq при побудові платів для портативного комп'ютера в 1990-х роках. Тим часом основна жорстка PCBA не прогинаючись через використання, наступні конструкції Compaq використовували жорсткі схеми для гнучкого кабелю експонат, проходячи 10s з 1000 згиначів під час тестування. До 2013 року використання носіїв жорсткого згину в портативних комп'ютерах клієнтів вже знайоме. Жорсткі флексові дошки - загалом багатошарові конструкції; проте іноді використовуються два конструкції металевого шару.
