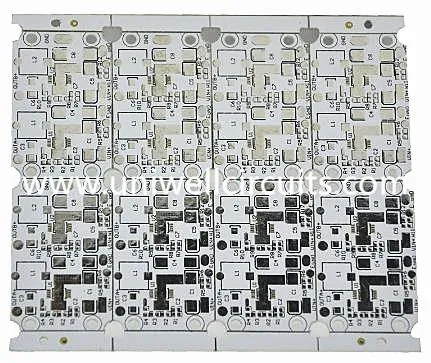

Алюміній занурення Олово ПХБ
Опис 1.Продук
Алюміній занурення Олово ПХБ
Загальна специфікація для алюмінієвої друкованої плати
Шар №: 1 шар
Розмір блоку / мм: 332 * 332 мм
Матеріал: алюміній
Закінчена товщина: 1.6 мм
Готова мідь: 70 мкм
Обробка поверхні: HAL (без свинцю), занурення золото / срібло / олово, OSP, золото
Солдермаск: Білий
Шовкографія: Білий
Застосування: усілякі світлодіодні ліхтарі
Uniwell може робити 1шар, 2-шарова, багатошарова алюмінієва плата. І поверхнею обробки може бути золото, HASL, Lead Free, OSP. Мінімальний розмір отвору може бути 0,2 мм (8 мілі). 1 унція, 2 унції, 3 унцій товщини міді.
Uniwell може також надати прототип швидко та масово. Експрес може задовольнити потреби. Найнижча ціна конкурентоспроможна і гарантована якість.
2. Інформація про компанію
Uniwell схеми є джерелом для всіх ваших високоякісних потреб друкованої плати!
Починаючи з 2007 року ми надаємо високоякісні друковані плати для численних компаній у широкому спектрі галузей промисловості, від побутової електроніки до телекомунікацій, нової енергетики, аерокосмічної промисловості, автомобільної промисловості тощо. Наші клієнти складаються від компаній Fortune 500 до запусків однієї особи ..
Унікальні схеми працюють з металевими PCB / LED PCB протягом декількох років. Ми отримали широкі знання та досвід у виробництві алюмінієвої друкованої плати з односторонніх та двосторонніх, які в основному використовуються в галузі світлодіодного освітлення. Ми з нетерпінням чекаємо вашого довгострокового партнера в Китаї.
Наша реалізація суворої системи контролю якості:
• UL-визнаний
• Автоматична оптична перевірка
• 100% відкрите коротке тестування
• IPC A-600G
• ISO 9001-, ISO 14001-, ISO / TS 16949, ISO13485, IATF-16949, OHSAS18001 сертифіковані.
• Статистичний контроль процесу (SPC)
• Контроль імпедансу
3. Послуги та підтримка:
• Обслуговування клієнтів: онлайнова адреса електронної пошти / телефон / EC забезпечує цілодобове обслуговування клієнтів; великі попередні продажі, продажі, післяпродажне обслуговування
• Приклад доступності та політики: приклад цитати протягом трьох днів; вибірка буде закінчена протягом одного тижня.
• Гарантії / гарантії / Умови та умови: ми гарантуємо попередню оплату.
• Підтримка експорту / імпорту: Наша служба підтримки експорту та імпорту - EX-Factory, FOB HK, FOB Шеньчжень, FCA HK, FCA Шеньчжень та DDU за допомогою експрес
• Сервіс післяпродажного обслуговування: для всіх проблем, що виникли, будь ласка, зв'яжіться з нами, ми зробимо після обслуговування в будь-який час.
4. Технічний лист
Матеріал | FR4, CEM-3, Metal Core, |
Без галогенів, Роджерс, PTFE | |
Макс. Оздоблювальний розмір панелі | 1500X610 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0,1 мм |
Аспект раціону | 16:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Рівень шарів | 40 |
Макс. мідь (внутрішнє / зовнішнє) | 6 ОЗ / 10 ОЗ |
Свердління толерантності | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 2,5 / 2,5мл |
Крок BGA | 8міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG, занурення срібла / олово, OSP |
5. Застосування
Продукти Uniwell Circuits широко застосовуються в с аудіопристроєм, електричним енергоблоком, електронним обладнанням зв'язку, автомобільним, комп'ютерним, силовим модулем, LED. Програма дуже широка
6. Знання знань --- Введення алюмінієвої друкованої плати
Визначення:
Алюмінієва друкована плата, також називається PCB з алюмінієвою основою, пластована з металу (MCPCB) PCB, ізольована металева підкладка (IMS або IMPCB), ПВХ, теплопроводячі ПХБ тощо. Вона, як правило, включає одношаровий, подвійний та багатошаровий шари.
Теорія операцій:
Поверхневий монтаж силового пристрою на схемному шарі ідеально підходить для монтажу високопотужних світлодіодів (світлодіодів), що легко розсіює тепло, вироблене силовими пристроями.
Характеристика:
Алюмінієва друкована плата має гарну теплопровідність, а для алюмінієвого основного матеріалу може підтримувати досить сильний електричний струм у порівнянні з матеріалом FR-4. Алюмінієва друкована плата використовує SMT дуже ефективно для боротьби з дифузією тепла. І можна зменшити обсяг продукту, а потім знизити вартість обладнання та складання. Нарешті, це може знизити робочу температуру продукту, а потім подовжити термін служби.
Технологічний процес:
1) Вирізати дошки
2) Буріння
3) зйомка мокрого / сухого плівок
4) кислий / лужний травлення
5) Шовкографія, припой маска
6) V-розрізати, ROT
7) Тестування, ОСП
8) FQC-FQA-упаковка-відвантаження
