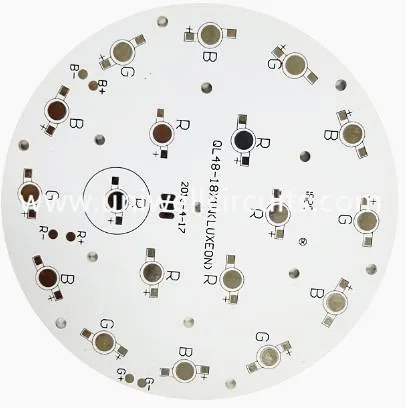

Алюмінієва висока потужність призвела до вуличного світла голою платі
Опис 1.Продук
● Товщина: 0,06 дюйма (1,5 мм)
● Ізоляційний шар: 3,94 млн. (100 мкм)
● Товщина міді: 1,38 мілі (35 мкм) Cu, односторонній
● Колір маски для пайки: чорний або білий
● Колір шовкографії: білий або чорний
Ми виготовляємо металеву основну друковану плату для потужних світлодіодних ліхтарів із застосуванням алюмінієвого сплаву діаметром 75 мкм та 35 мкм міді. Ми є лідерами у виробництві алюмінієвих основних PCB (MC-PCB) для всіх типів світлодіодних ліхтарів високої потужності. Наші MC-PCB можуть бути використані для підсвічування / прожекторів / вуличних вогнів / сонячних променів / домашніх ліхтарів / смуг / корів світла і т.д.
2. Інформація про компанію
Uniwell Circuits Co., Ltd робить вас дуже зручністю і ціною для друкованої плати (PCB) виробника та складання. Ми пропонуємо широкий вибір індивідуальних друкованих плат, можливостей друкованої плати, щоб відповідати всім вимогам наших друкованих плат.
Всі блоки PCB та PCB відповідають стандартам IPC-A-600F класу 2 та класу 3 або вище. Ми сертифікати ISO9001: 2008, UL, а наші продукти сертифіковані RoHS.
3. Виробнича потужність ПБК:
Uniwell має потужну команду R & D, щоб ми могли запропонувати вам універсальний сервіс.
Матеріал | FR4, CEM-3, Metal Core, |
Без галогенів, Роджерс, PTFE | |
Макс. Оздоблювальний розмір панелі | 1500X610 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0,1 мм |
Аспект раціону | 16:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Рівень шарів | 40 |
Макс. мідь (внутрішнє / зовнішнє) | 6 ОЗ / 10 ОЗ |
Свердління толерантності | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 2,5 / 2,5мл |
Крок BGA | 8міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG, занурення срібла / олово, OSP |
4.Якість системи
Uniwell y пройшов атестацію ISO9001, якість нашого життя, і система управління процесом дуже досконала в Китаї.
5.Виберіть Uniwell для всіх ваших виробництв та монтажу друкованих плат
У Uniwell ми швидко, економічно ефективні та дотримуємося найвибагливіших стандартів якості. Наш крайній увагу до деталей і турботи про проекти великих чи малих, чому ми несемо 99% рейтинг задоволеності клієнтів і довіру компаній по всьому світу.
Для отримання додаткової інформації про наші послуги, можливості та способи вирішення проблем, пов'язаних з друком, заповніть нашу онлайн-контактну форму. Ви також можете зв'язатися з нами через телефон або онлайн-чат. Ми негайно відповімо всією необхідною інформацією.
6.FAQ
Q: Чи є безпека для моєї друкованої плати для виробництва?
Всі права на користування клієнтом ніколи не вироблятимуть дошку для друкованих плат для когось із ваших файлів, якщо ми не отримаємо письмове повідомлення
Q: Які формати файлів ви приймаєте для виробництва?
Гербер файл: CAM350 RS274X
PCB-файл: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF, слово, txt)
Q: Якщо у вас є лише незначні зміни в моєму дизайні, ми заряджаємо інструмент NRE?
Коли ви внесете будь-які зміни до друкованої плати, ми призначимо його абсолютно новому інструменту. Це допомагає запобігти використанню старих творів мистецтва чи програмного забезпечення cnc. Навіть незначні зміни вимагатимуть того самого процесу, що і нові файли, тому може застосовуватися плата за інструмент. Зверніться до свого продавця, щоб дізнатись більше.
З: Яка наша гарантія на друкованих платах?
Ми гарантуємо наші голі дошки від дефектів матеріалів та виготовлення під звичайним використанням протягом 90 днів з дати відвантаження ("Гарантійний період"). Якщо виникає дефект і діє дійсна претензія протягом гарантійного періоду, ми будемо, за нашим вибором, для будь-яких необоротних плат, які повертаються та підтверджуються нами, не відповідають вимогам замовлення та / або відповідній якості та прийнятності стандарти, або (I) замінюють голую дошку безоплатно або (II) видають кредит, рівний первісній ціні покупки голій дошки.
