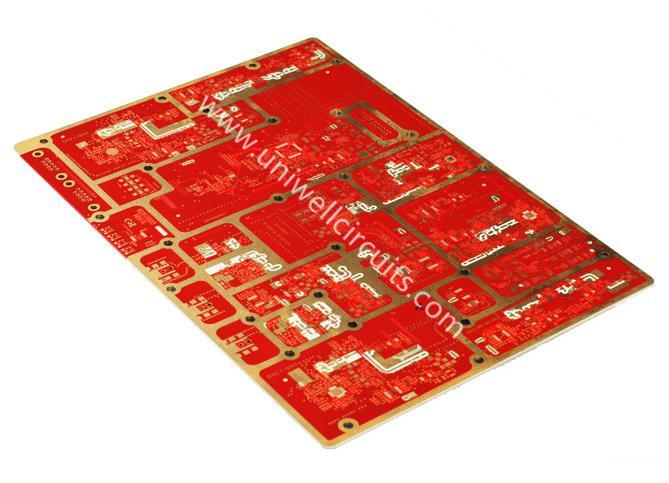

Shenzhen Uniwell Circuits Co., Ltd. є одним із провідних виробників і постачальників срібних високочастотних плат Uniwell Cricuits OSP у Китаї, а також підтримує індивідуальне обслуговування за низькою ціною. Якщо ви збираєтеся придбати високоякісну срібну високочастотну плату Uniwell Cricuits OSP, ласкаво просимо отримати пропозицію від нашої фабрики.
Опис товару
Шари
6 шарів
матеріал
Ro4350B+FR4
Товщина
1,6 мм
Розмір
210 мм * 210 мм
Обробка поверхні
OSP/імерсійне золото/олово/срібло тощо
Мінімальна діафрагма
0,25 мм
Паяльна маска
червоний
особливості
висока частота
застосування
система автомобіля
Основні характеристики
Високочастотні низькі втрати: срібний шар має питомий опір лише 1,6 мкОм · см, що підходить для високочастотного сигналу скін-ефекту. Приріст внесених втрат у сцені 10 ГГц становить лише 0,15 дБ/100 мм, а продуктивність передачі сигналу чудова.
Сильна сумісність з процесом: композитне рішення для обробки з органічної захисної плівки OSP і нанесення срібла має високу площинність поверхні та підходить для автоматизованого поверхневого монтажу SMT, що може зменшити ймовірність зміщення деталей і порожнього спаювання.
Надзвичайна економічна перевага: загальна вартість становить лише близько 60% від процесу занурення золота, що набагато нижче, ніж у високоякісних-рішень для обробки поверхні, таких як ENEPIG, і підходить для потреб-великого виробництва.
Чудові властивості захисту навколишнього середовища: вільний від шкідливих речовин, таких як свинець і бром, з м’якими хімічними властивостями під час виробничого процесу та нагріванням, яке не виділяє токсичних газів, що відповідає екологічним вимогам виробництва.
Зберігання та надійність: у вакуумній герметичній упаковці він може гарантувати відсутність окислення протягом більше ніж 6 місяців, підтримувати звичайні операції пайки оплавленням у 2 рази та відповідати потребам у складанні більшості високо-продуктів.
Типові області застосування
Базова станція зв’язку 5G: низька втрата сигналу, підходить для передачі в частотному діапазоні нижче 6 ГГц
Високочастотна радіолокаційна система: забезпечення точності передачі сигналу міліметрового діапазону
Промислова високошвидкісна плата-контролю: збалансована вартість і-стабільність високочастотного сигналу
Споживчий-високочастотний термінал: сумісний із-високошвидкісними бездротовими продуктами, такими як WiFi 6E
Компоненти радіочастотного модуля: плоска поверхня, придатна для пакування BGA високої-щільності
Застереження при застосуванні
Рекомендується паяти оплавленням цей тип друкованої плати не більше двох разів, щоб уникнути пошкодження високою температурою захисної плівки OSP і продуктивності шару срібла.
Тривале зберігання вимагає контролю температури та вологості, причому пріоритет надається вакуумній упаковці, щоб уникнути ризику окислення шару срібла.
Не рекомендовано для сценаріїв надзвичайно високої надійності, які вимагають тривалого-перебування у висококорозійному середовищі та відсутності обслуговування протягом більше 5 років.
