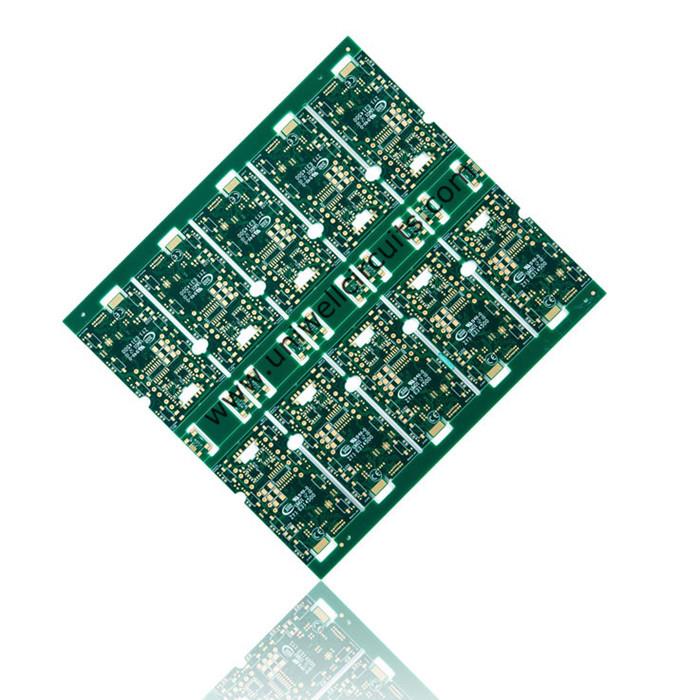

OSP багатошарова друкована плата
1. Опис продукту
Специфікація:
Рівень: 4
Товщина дошки: 1.0 мм
Обробка поверхні: золото занурення.
Матеріал: FR4 TG135.
Мінімальна ширина / лінія відстань: 6 / 6міль
Спеціальна вимога: контроль імпедансу
Uniwell була заснована в квітні 2007 року, у нас є 2 заводи, один в Шеньчжені, а інший в Цзянмен. Ми виготовляємо різну друковану плату, 4шарову плату, 6шарову плату, 8шарову плату, 10шарову плату, 12шарову плату, 14шарову плату, 16шарову плату до 32шар, друковану плату HDI, високочастотну друковану плату тощо. Ці друковані плати з HASL, без свинцю HASL, ENIG, Flash золото, товстого золота, Selective gold plaiting, OSP, Selective OSP / HASL, Immersion Tin, Immersion Silver. Важливо, щоб ми знали ваші потреби на певних умовах. Для безкоштовної консультації напишіть нам
2.Возможливість виробництва друкованої плати
1) Шеньчжень завод: Шеньчжень завод спеціально для прототипу. Відбір проб та замовлення на малий обсяг
| Матеріал | |
Без галогенів, Роджерс, PTFE | |
Макс. Оздоблювальний розмір панелі | 1500X610 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0,1 мм |
Аспект раціону | 16:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Рівень шарів | 40 |
Макс. мідь (внутрішнє / зовнішнє) | 6 ОЗ / 10 ОЗ |
Свердління толерантності | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 2,5 / 2,5мл |
Крок BGA | 8міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG, занурення срібла / олово, OSP |
2) Цзянмен завод: Цзянмен фабрика спеціальна для середнього обсягу та масового виробництва замовлення.
| Матеріал | FR4 (нормальний або високий TG або без галогенів) |
CEM-3 Al на базі | |
Макс. Оздоблювальний розмір панелі | 540x620 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0.2 мм |
Аспект раціону | 12:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм & +/- 0.05 мм & +/- 0.05 мм |
Макс. Рівень шарів | 12 |
Макс. товщина міді | 3 ОЗ внутрішнього шару / 4OZ зовнішнього шару |
Цільова стійкість до свердла | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 4 / 4міль |
Крок BGA | 10міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG (+ G / F), занурення срібла / олово OSP, очищаюча маска, вуглецева паста |
3. Наш сервіс
● Пропонуйте якісну продукцію з конкурентоспроможною ціною.
● Комплексна послуга для замовлення та відстеження.
● Запит на доставку в порт призначення.
● OEM та налаштувати дизайн для вашого потенційного маркетингового продукту.
● Дружній сервіс та оперативну відповідь протягом 24 годин.
●, Для будь-якої проблеми з якістю ми маємо повну команду післяпродажів для відстеження та обслуговування відповідного процесу.
