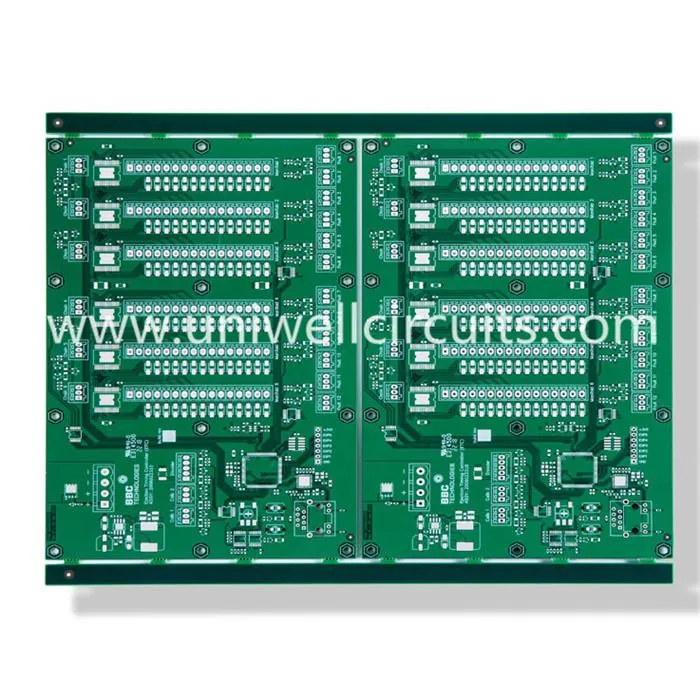

1.Продукція присутня
Специфікація:
Рівень: 4
Товщина дошки: 1,6 мм
Обробка поверхні: занурення срібла.
Матеріал: FR4 TG170.
Мінімальна ширина / лінія відстань: 8 / 10міль
Маса міді: 105мкм
Uniwell забезпечує одностороння дошка, двошарова дошка, багатошаровий кабан (до 32-х шарів), однобокова гнучка плата, двошарова гнучка плата і багатошарова гнучка плата, жорсткий флекс дошка тощо.
Швидкий швидкий оборот прототипу без шкоди для якості - це найбільший персонаж.
2. Інформація про компанію
Вона розташована в Шеньчжені, Uniwell схеми cO., LTD. у розробці, розробці, виробництві та реалізації високоточних двосторонніх і багатошарових друкованих плат (друкованих плат), що зосереджують увагу на швидкій повороті, прототипі, середньому та великому обсязі, також можуть забезпечити:
- виробництво контрактів з ПХД
- Послуги з монтажу на ПХБ
- дизайн і продаж PCB
- Закупівля компонентів та управління матеріалами
- Дизайн продукту
- швидке створення прототипів PCB та PCBA
- кабельні та провідні агрегати
- пластмаси та прес-форми
- AOI, рентгенівське випробування, інші служби тестування функцій
3.Окрасна конструкція друкованої плати повинна подбати про інвентаризації.
Макет компонентів є основною передумовою для проектування високоякісних друкованих схем. Вимоги до макету компонентів включають установку, напругу, нагрівання, сигнал та естетику.
Макет компонентів є основною передумовою для розробки високоякісних схем друкованої плати.
1) Макет компонентів
Вимоги до макету компонентів включають установку, напругу, опалення, сигнал та естетику.
1.1. Інсталяція
Відносяться до конкретних ситуацій застосування, з тим щоб плавно встановити плату в шасі, корпус, слот, а не просторові перешкоди, такі як аварія на коротке замикання, і зробити вказані роз'єми в заданому положенні на шасі або корпусі та висунути ряд основних вимог. Я не буду вдаватися в це.
1.2. Стрес
Плата схеми повинна бути здатною протистояти всіляким зовнішнім силам та вібраціям під час монтажу та експлуатації. Тому плата повинна мати розумну форму, а розташування різних отворів (гвинтові отвори та спеціальні отвори) на дошці повинно бути розумно розташована .Звичайно, відстань між отвором і пластиною більша, ніж діаметр отвору. У той же час слід також зазначити, що для самих слабких ділянок пластин, викликаних спеціальними отворами, також повинно бути достатньо гнучкість. Роз'єм на дошці безпосередньо "розширює" корпус обладнання, особливо для забезпечення надійності довгострокового використання.
1.3.Хіта
Що стосується пристроїв високої потужності та опалення, то, крім забезпечення умов розсіювання тепла, воно повинне бути розташоване у належному положенні. Особливо в системі точного моделювання необхідно приділити особливу увагу несприятливим впливам температурного поля що генеруються цими пристроями на ланцюзі попереднього підсилювача. Взагалі, велика частина потужності повинна бути розділена на модуль, і деякі заходи теплоізоляції повинні бути прийняті з схемою обробки сигналу.
Сигнал 1.4
Перешкоди сигналу є найважливішим фактором, який слід розглянути в дизайні макету друкованої плати. Кілька основних аспектів: слабка ланцюг сигналу та сильна сигнальна схема розділення або навіть ізоляція; частина живлення відокремлена від постійної частини; високочастотна частина відділена від Низькочастотна частина; Зверніть увагу на напрямок сигнальної лінії; розташування земляних ліній; відповідні екранування, фільтрування та інші заходи. Ці багато аргументів, які були підкреслені знову і знову, не повторюються тут.
1.5.Beautiful
Не тільки ви повинні враховувати акуратне та впорядковане розміщення компонентів, але також враховувати граціозний потік лінії. Оскільки генеральний мисливець іноді підкреслює перший, необхідно оцінити переваги та недоліки схеми. Для того, щоб зобразити продукт, перший повинен мати пріоритет, коли продуктивність не вимагає. Втім, у випадку високої продуктивності, якщо вам потрібно використовувати подвійну панель, і схема є вкладена в неї, ви повинні дати пріоритет красу ходьби лінії.Наступний розділ буде обговорювати "естетика" проводки.
2) принцип з'єднання
Нижче наводиться докладний вступ до деяких з найменш поширених заходів боротьби з перешкодами в літературі. З огляду на практичне застосування, особливо в дослідженні продукту, до цих пір використовується велика кількість подвійних панелей, а наступне вміст - переважно для подвійних панелей .
2.1.Wiring "естетика"
Уникайте прямих кутів під час повороту та спробуйте здійснити перехід із діагоналлю або дугою.
Лінія повинна бути упорядкованою і упорядкованою і розташована в різних категоріях, що не може не тільки запобігти взаємному втручанню різних сигналів, але також полегшити перевірку та модифікацію. Для цифрових систем сигнальні лінії того ж табору (наприклад, лінія даних, адреса лінія) між собою не потрібно турбуватися про проблему перешкод, але хотіли б читати, писати, сигнал керування годинником, вона повинна бути класною, найкращою захищеною лінією.
Великий поверх (докладніше буде розглянуто нижче), дріт (це має бути "обличчям") і намагатися зберегти розумну рівну відстань між сигнальними лініями, на тлі запобігання короткого замикання, максимально можливому витоку.
Для слабких струмопровідних систем магістраль та лінії електропередач повинні бути максимально наближені.
Використовуйте систему компонента таблиці, сигнальна лінія настільки повна, наскільки це можливо.
2.2. Макет глядача.
Існує багато дискусій щодо важливості та принципу макета основної лінії в літературі, але все ще існує брак детального та точного введення в макет основної лінії в дійсній друкованій платі.Мій досвід полягає в тому, що для поліпшення надійність системи (а не просто створення експериментального прототипу), основна лінія не може бути переоцінена, особливо при слабкій обробці сигналу. З цією метою ми повинні докласти всіх зусиль, щоб реалізувати принцип "широкого розповсюдження".
При монтажі на землю вона повинна бути сіткою, якщо вона не є фрагментованою іншими лініями. Теплопродуктивність і висока частотна провідність сітки набагато кращі, ніж у всій землі. У подвійній панелі проводки іноді необхідно щоб розділити дріт на землю, щоб пройти сигнальну лінію, що є надзвичайно несприятливим для підтримання досить низького опору на землю. З цієї причини необхідно прийняти ряд "розумних" засобів, щоб забезпечити "гладкий" струм. Ці методи включати:
Велика кількість компонентів для поверхневого монтажу використовується для усунення "оригінального" простору, зайнятого зварювальними отворами.
Використовуйте повне використання позитивного простору: широке використання компонентів з поверхневими монтажами, щоб спробувати зробити сигнальні лінії найвищими, наскільки це можливо, на землю "безкорисливі", це також включає в себе численні дрібні підказки, які я маю моя книга в одній з навичок друкованих плат: біржовий штифт має набору, є багато подібних заклинань, буде продовжувати писати.
Розумне розташування сигнальних ліній, буде дошки в критичних областях, особливо "серце" (тут пов'язано з усією інформацією про наземний зв'язок) "до" на землю, поки він буде ретельним дизайном, він все одно може це зробити.
Негативне та позитивне співробітництво: іноді одна сторона на тарілці, земля "відчайдушна", може намагатися зблизити обидві сторони проводки між собою в даний момент: "Я не можу залишитися тут, має місце для вас" , в протилежному положенні, що відповідає порожньому шматку дернової землі, закладене достатньо, знову через число, місце розташування, достатньо обгрунтовано через (враховуючи, що отвір має більший опір), через це? Quot; "Міст" буде насильно розділений лінії сигнальних ліній, які перетинаються, але вони не хочуть приєднуватися, і сподіваємось, що об'єднані дві сторони протоків Тайваню будуть інтегровані в достатню електропровідність.
Число стіни собаки: дуже важко вийти з місця і не бажати, щоб величезна земна лінія була відрізана однією сигнальною лінією, нехай цей сигнал несправедливий трохи, пройдіться через проводку. Інколи , Я не задоволений, щоб просто витягнути голі дроти, сигнал точно і потрібно пройти через резистор або інші "довгі ноги", я цілком може виправдано подовжити штифт пристрою, положення неповного перемичка, як через сигнал, так і уникати перемички цим непристойним іменам: - (в більшості випадків, звичайно, я завжди можу зробити такий сигнал з потрібного місця, щоб уникнути землі через хрест, єдиною потребою є спостереження та уява.
Принаймні, шлях земного струму має бути розумним, а великий струм і слабкий струм сигналу не повинні рухатися один біля.Іноді, обираючи розумний шлях, ряд земних ліній коштує необгрунтовано налаштованої групи.
Нарешті, до речі, існує знамените вислів: "Ви можете довіряти своїй матері, але ніколи не довіряти своїй землі". При дуже слабких випадках обробки сигналу (нижче мікровольта) навіть за допомогою гачка або шахраї забезпечується послідовність потенціалу землі , на ключові пункти різниці потенціалів землі все ще потрібна більше, ніж оброблена амплітуда сигналу, принаймні в тому ж порядку, навіть якщо статичний потенціал правий, миттєва різниця потенціалів може все ще бути дуже великою. Для такого випадку перший принцип це зробити роботу схеми незалежною від потенціалу землі, наскільки це можливо.
2.3. Макет лінії електропередачі та фільтрація потужності.
Я не згоден з загальною літературою, що лінія електропередачі повинна бути настільки ж товща, наскільки це можливо. Тільки при високій потужності (за середністю 1 секунда струм живлення може досягати 1 а), повинен забезпечити достатню ширину шнура живлення (мій досвід, 50 мільйонів за 1 струм, що відповідає потребам більшості випадків). Ширина шнура живлення не є ключовим, якщо тільки для запобігання перешкод від сигналу. Навіть іноді тонші лінії електропередачі кращі! Якість джерела живлення є як правило, не в його абсолютному значенні, а в коливанні енергопостачання та втручання суперпозиції. Ключ до перешкод харчування - ємність фільтра! Якщо ваша програма має суворі вимоги до якості живлення, не спотворюйте конденсатор фільтра! використовуючи ємність фільтра, зверніть увагу на таке:
У цілому ланцюжку кінцевого джерела живлення має бути "загальний" фільтруючий засіб, а різні типи конденсаторів повинні збігатися один з одним ", того ж не може бути мало, принаймні не погано J для цифрової системи повинно бути щонайменше 100 + 10 uF uF електролітний тантал + uF + 1 nf SMT патч 0.1.Висока частота (100 кГц) 100uF електроліз + 10uF чіпа танталу + 0.47uF патч + 0.1uf patch.Ac система моделювання: для постійних та низькочастотних аналогових систем: 1000uF | 1000uF електроліз + 10uF тантал + 1uF патч + 0.1uF патч.
Потрібно мати "набір" конденсаторів фільтра навколо кожного важливого чіпа. Для цифрових систем достатньо 0,1-бітового патча, загальний важливий або робочий струм, а більший мікросхеми також повинен бути на тантальному тавіні або 10фунтовому тантілові, або найвищому робочі частотні мікросхеми (процесор, кристали) і 10 nf | 470 pf або 1 nf. Ємність повинна бути максимально наближена до струму мікросхеми і як можна більш прямий, то чим менше, тим ближче.
Для ємності фільтр-фільтра всередині (фільтрувальна ємність до ножа трубної трубки живлення) повинна бути настільки ж товща, наскільки це можливо, переважно з безліччю тонких ліній. Наданий конденсатором фільтр є низьким джерелом напруги імпедансу (ac) і перешкоджає переміщенню з'єднання, зовнішні конденсаторні трубки ноги (від основної потужності для фільтрації ємності a) шнур живлення не настільки важливий, не слід бути занадто товстим шириною лінії, принаймні, щоб зайняти багато області пластини. У деяких системах симуляції потужність Вхід також необхідний для використання мережі фільтрів RC для подальшого подавлення перешкод, тоді як менша лінія електропередачі іноді може мати вплив резистора в фільтрі RC, що є корисним.
Для системи з широким діапазоном робочої температури важливо зазначити, що алюмінієвий електролітичний конденсатор може зменшити або навіть втратити фільтруючий ефект при низькій температурі, а замість цього слід використовувати відповідні танталові конденсатори. Наприклад, використовуйте 100uF танталу | 1000uF алюмінію замість 470uF алюмінію, або замінити 100uF алюмінію 22uF чипа танталу.
Зверніть увагу, що алюмінієві електролітичні конденсатори не повинні бути занадто близькими до потужних нагрівальних пристроїв.
4.Наші головні клієнти є від середніх виробників в лінії споживачів електроніки, цифрових продуктів, радіотелекоммунікації, промислового управління, автоматизації та медичного обслуговування тощо. Наша тверда клієнтська база дала сильний імпульс для зростання компанії.
