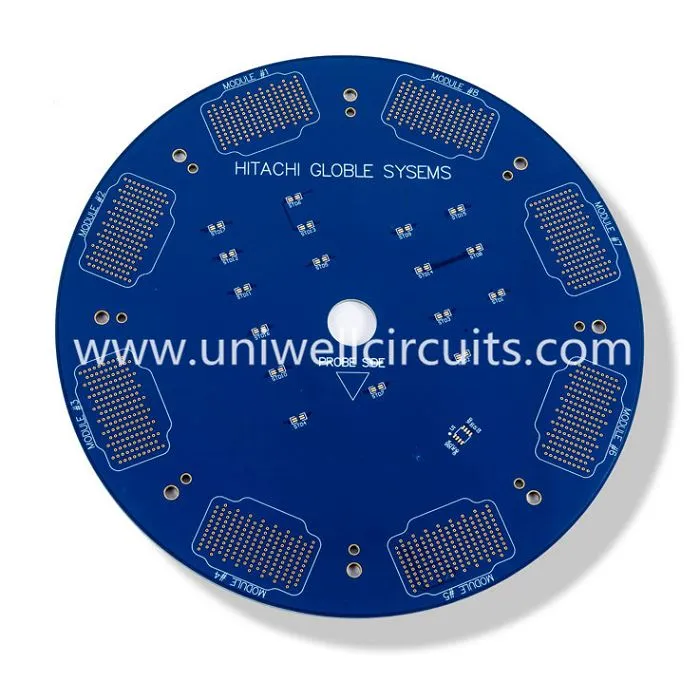

Опис 1.Продук
Специфікація:
Шар: 6
Товщина панелі: 3.2 мм
Обробка поверхні: золото занурення.
Матеріал: FR4 TG170.
Мінімальна ширина / лінія відстані: 5 / 12міль.
Маса внутрішнього шару міді: 35 мкМ
Маса зовнішнього шару міді: 70 мкМ
Унікальні схеми побудови важких мідних платі з трафаретами та мідними літаками до 10 унцій протягом 10 років. Наш досвід полягає у виробництві за розумною ціною важких мідних друкованих плат, які мають перевірені конструкції. Наша інженерна команда може працювати з вами для перегляду вашого дизайну, щоб переконатися, що вони можуть бути виготовлені з найвищою якістю за найкращих загальних витрат.
2. Інформація про компанію
Uniwell circuits co., LTD. була заснована в 2007 році в Шеньчжені, примикаючи до Гонконгу з легким транспортом та ідеальним місцем розташування. Ми є професійним виробником друкованих плат, ми сильно зосереджені на якості, вартості та сервісі, а також постійного зростання.
Схеми Uniwell спрямовані на високошвидкісну, низьку швидкість та швидкість обслуговування ПК. Маючи особливу ринкову позицію та чудову корпоративну культуру, ми можемо надавати послуги з "єдиного вікна" від 1 до 40 шарів продуктів друкованої плати, що включає друковану та двошарову друковану плату, багатошарову друковану плату, алюмінієву друковану плату (PCB), гнучку друковану плату (FPCB) , Жорсткий Flex PCB, Flex-жорсткий друкований кріплення, високоякісні з'єднувачі HDI, плати з важкими міддю, панелі ємності та опору та інші. Наші вироби покривають різні вироби, які експортуються до Європи, Америки та Азії.
Зараз Uniwell сформувала ринковий розвиток, дослідження продукту, розробку, виробництво, повну систему гарантії якості, ми зосередилися на якості, вартості, сервісі та постійному зростанні, і вдалося пройти сертифікацію міжнародних систем якості, як ISO 9001 , Екологічна система якості ULand ISO14001. Ми очікуємо бути вашим довгостроковим партнером у Китаї.
3. Погляд нашого обладнання
4. Можливість друкованої плати важкої міді
Матеріал | FR4, CEM-3, Metal Core, |
Без галогенів, Роджерс, PTFE | |
Макс. Оздоблювальний розмір панелі | 1500X610 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0,1 мм |
Аспект раціону | 16:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Рівень шарів | 40 |
Макс. мідь (внутрішнє / зовнішнє) | 6 ОЗ / 10 ОЗ |
Свердління толерантності | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 2,5 / 2,5мл |
Крок BGA | 8міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG, занурення срібла / олово, OSP |
5. Наші послуги
1) Виробництво друкованих плат. (FR-4, HI-TG, алюміній, FPC, TEFLON, Rogers, CEM-1)
2) FPC, PCB Layout та Copy Service.
3) Сервіс PCBA. (SMT, BGA, DIP)
4) Сервіс зборки корпусу PCBA.
5) Остаточне функціональне тестування PCBA.
6) Copy Service PCBA.
7) Закупівлі електронних компонентів та список покупок.
8) трафарет друкованої плати для друкованих плат. (Лазерне різання та протруювання)
