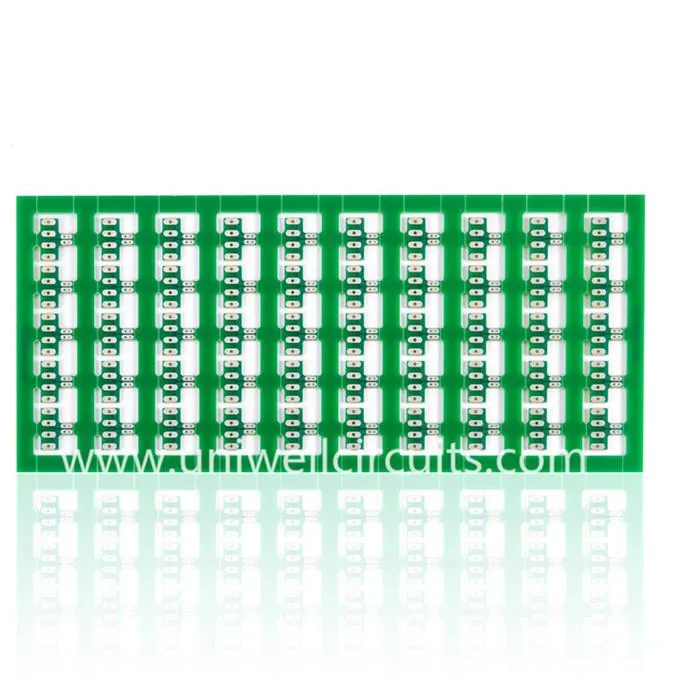

Бездільна безгалогенна друкована плата
Опис 1.Продукція
Специфікація
Шар: 1
Товщина дошки: 1.60 мм
Обробка поверхонь: LF HASL.
Матеріал: без галогенів FR4.
Мінімальна ширина / лінія відстань: 20 / 20міль
Будучи зареєстрованою компанією ISO9001, ми є однією з найвідоміших виробників друкованих плат у Китаї, що робить узгоджені зусилля для виготовлення екологічно чистих друкованих плат, що пом'якшує інтереси клієнтів. Зазвичай використовувані підкладки для галогенних ПХБ: S1155 (FR4) та S1165 (FR4), в наступній таблиці наведено деякі параметри цих субстратів:
| Матеріал | TG (DSC, ° C) | Td (Wt, ° C) | CTE-z (ppm / ° C) | Td260 (хв) | Td288 (хв) |
S1155 (FR4) | 140 | 380 | 41 | 60 | 60 |
S1165 (FR4) | 170 | 360 | 40 | 60 | 15 |
2.Виробність з виробництва безгалогенного друкованого плати
Ми пропонуємо кілька розширених функцій для бездоріжжя з виробництва безплатної друкованої плати, будь ласка, зверніться до наведеної нижче таблиці для всебічних можливостей:
Матеріал | FR4, CEM-3, Metal Core, |
Без галогенів, Роджерс, PTFE | |
Макс. Оздоблювальний розмір панелі | 1500X610 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0,1 мм |
Аспект раціону | 16:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Рівень шарів | 32 |
Макс. мідь (внутрішнє / зовнішнє) | 5 ОЗ / 10 ОЗ |
Свердління толерантності | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 2,5 / 2,5мл |
Крок BGA | 8міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG, занурення срібла / олово, OSP |
3. Інформація про компанію
UNIWELL circuit co., LTD.was знайдений у Шеньчжень Китаю в 2007 році, який є professioanl у виробництві, експорті та маркетингу різних високоточних PCB та PCBA. У галузі друкованої плати, за допомогою новітніх технологій розробки, виробничого обладнання та досвіду багатих виробництв, UNIWELL може запропонувати яку саме друковану плату ви хочете, і продукція широко схвалена багатьма місцевими та закордонними компаніями та експортується у всьому світі, як Південно-Східна Азія , Європа, Північна Америка, Південна Америка, Близький Схід, Гонконг і секція Тайваню тощо.
4. Сертифікація
Uniwell затверджено ISO9001, ISO14001, TS16949 та UL.
5.FAQ
З: Який ваш час?
Час проведення, як правило, є пунктуальним тут, зазвичай 5-10 днів для зразка друкованої плати, 10-15 днів для масового виробництва. Для деяких особливих ситуацій ми також можемо порадити замовнику заздалегідь, щоб уникнути будь-яких непевних дій або втрат на стороні покупця.
Q: Яка ваша політика в області тестування та як ви контролюєте якість?
Для зразка, як правило, перевіряється польотним зондом; для друкованої плати обсягом більше 3 квадратних метрів, як правило, перевіряється на приладі, це буде швидше. Через те, що є багато кроків до виробництва друкованих плат, ми зазвичай проводять перевірки після кожного кроку.
З: Яка ваша упаковка?
З внутрішнім вакуумним пакетом та коробкою.
Q: Відправлення з ПХД?
Це залежить від замовника, іноді ми доставляємо через нашого експедитора, який також є агенцією DHL, TNT, UPS, FedEx тощо. Наш експедитор може забезпечити набагато більшу вартість вантажоперевезень, ніж ми отримуємо безпосередньо від цих експрес-підприємств.
З: Яка ваша продуктивність?
Наша здатність становить в середньому 300000 квадратних метрів на місяць.
Q: Чи дозвольте мені дозволити мені ввести одну частину номера в одну панель?
Так, це зазвичай відбувається на нашому заводі, це може допомогти клієнтам зменшити певну вартість і до певної міри, це може допомогти зменшити вартість збірки.
Q: Яка мінімальна кількість замовлень?
У нас немає обмежень на MOQ, прототип, обсяг середнього та великий обсяг є прийнятними.
