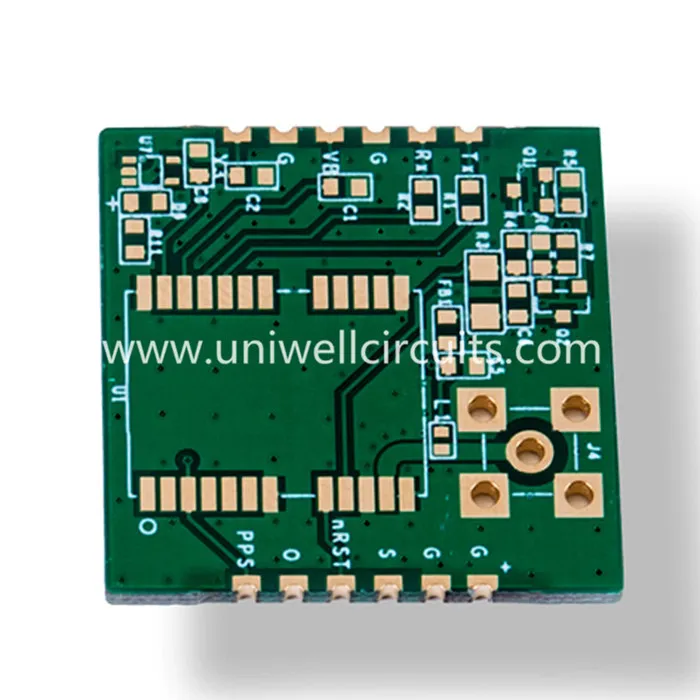

ENIG двостороння друкована плата
1. Опис продукту
Специфікація:
Рівень: 2
Товщина дошки: 1.6 мм
Обробка поверхонь: хімічне золото.
Матеріал: FR4 TG130.
Мінімальна ширина / лінія відстань: 10 / 10міль
Мінімальні отвори: 0,3 мм
2. Інформація про компанію
Схеми UNIWELL co., LTD. є професійним виробником друкованих плат (PCB) з Китаю, ми спеціалізуємося на наданні послуг з виготовлення жорстких PCB, гнучких PCB, жорстких PCB, високочастотних друкованих плат, а також алюмінієвої PCB. У нас є 2 фабрики, ми можемо повністю відповідати вашому прототипу команді об'ємних замовлень. Ми дуже багато уваги приділяємо якості продукції, і ми отримали IS09001-2008, сертифікат ISO TS16949: 2009 для автомобільної промисловості у жовтні 2010 року. Області застосування наших виробів різні, такі як: побутові електроніки, промисловість, автомобілебудування, зв'язок, інформаційні технології, безпека , медичні вироби та інше. Ми очікуємо бути вашим довгостроковим партнером у Китаї.
3.Key специфікації
Матеріал | FR4, CEM-3, Metal Core, |
Без галогенів, Роджерс, PTFE | |
Макс. Оздоблювальний розмір панелі | 1500X610 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0,1 мм |
Аспект раціону | 16:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Рівень шарів | 40 |
Макс. мідь (внутрішнє / зовнішнє) | 6 ОЗ / 10 ОЗ |
Свердління толерантності | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 2,5 / 2,5мл |
Крок BGA | 8міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG, занурення срібла / олово, OSP |
Безкоштовний е-тест: 100%
Стандарт інспекції: IPC-A-600H / IPC-6012B, клас 2/3
Вихідні звіти: остаточна перевірка, Е-тест, тест на припускопічність, мікросекція та інше
Сертифікати: UL, RoHS, ISO14001: 2004, ISO / TS16949: 2009
4. Що таке обмеження через отвір?
Криптоподібне з'єднання відбувається при додаванні плашки через прохідне отвір таким чином, щоб поверхня була повністю металізована, з мінімальною товщиною міді / кашлю 5 мкм для вимог класу 2 або 12 мкм для вимог класу 3.
Це залежить від того, що матеріал для наповнення є епоксидною смолою, на відміну від порошку, оскільки епоксид зводить до мінімуму ризик появи пухирців повітря або розширення заповнення під час операцій пайки. Це можна класифікувати в межах IPC-4761 як тип VII - заповнений та обмежений через отвори Він зазвичай використовується для конструкцій з використанням панелі або у програмах BGA, де потрібні функції з високою щільністю.
