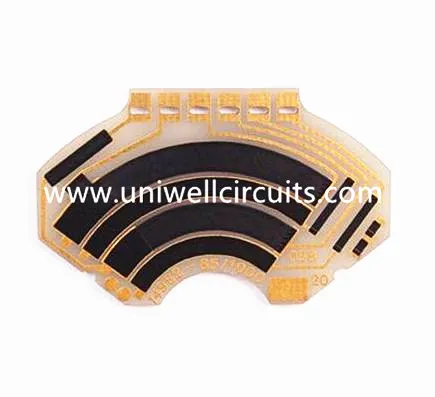

Електрообладнання карбонової чорнильної плати
Опис 1.Продук
Опис продукту
Основна інформація:
| Шар | 2шар |
Товщина панелі | 1,6 Мм +/- 0,1 Мм |
Товщина міді | 1 ОЗ |
Пайка маска кольору | Зелений |
Колір шовкографії | білий |
Поверхня обробки | LF-HASL + вуглець |
Мінімальна ширина лінії / пробіл | 5міль / 5міл |
Мінімальна розмір отвору | 0,25мм |
Ізоляційні матеріали | FR-4 |
Застосування | Електронний лічильник |
Сертифікат | UL & ROHS |
2. Інформація про компанію
Uniwell Circuits Co., Ltd.is виробник друкованих плат, який знаходиться в Шеньчжені, Китай. Ми можемо забезпечити друк конструкції, виготовлення друкованих плат, клон PCB та послуги з монтажу друкованих плат. І ми маємо сертифікати UL, ISO, RoHS.
3. Продуктивність
Матеріал | FR4, CEM-3, Metal Core, |
Без галогенів, Роджерс, PTFE | |
Макс. Оздоблювальний розмір панелі | 1500X610 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0,1 мм |
Аспект раціону | 16:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Рівень шарів | 40 |
Макс. мідь (внутрішнє / зовнішнє) | 6 ОЗ / 10 ОЗ |
Свердління толерантності | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 2,5 / 2,5мл |
Крок BGA | 8міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG, занурення срібла / олово, OSP |
4.FAQ
З: Яка мінімальна кількість замовлень?
Наша MOQ не однакова на основі різних предметів. Невеликі замовлення також вітаються.
Питання: який файл нам слід запропонувати?
PCB: Gerber файл краще, (Protel, Power PCB, PADs файл)
Q: Яка інша інформація, крім файлу, повинна бути запропонована?
Для цитування потрібні наступні технічні характеристики:
а) основний матеріал
б) товщина панелі
в) товщина міді
г) обробка поверхні
e) Маска для пайки та шовкографія
f) Кількість
Q: Як щодо зразків?
Перед виробництвом. ми можемо запропонувати перевірку, гарантуючи, що це правильно.
Більш детальна інформація про PCB, pls зв'яжіться з нами!
