10 лінз ENIG високочастотних друкованих плат
Опис 1.Продук
Специфікація

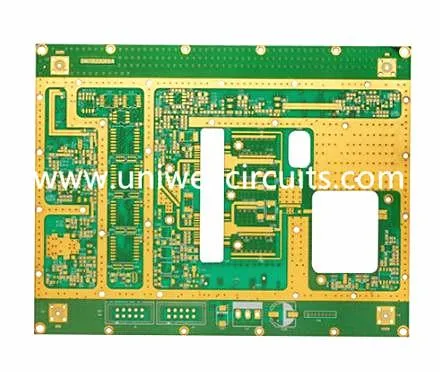

10 шарів золотого занурення високочастотної друкованої плати
Шар: 10 шарів
матеріал: Ro4350B + FR4
Товщина: 1,5 мм
Поверхня закінчена: ENIG (2U ")
Мінімальна діафрагма: 0,35 мм.
Застосування: промисловість автоматична
Особливості: високочастотний змішування.
Uniwell схеми було засновано в 2007 році, яке є високотехнологічним підприємством, яке спеціалізується на виробництві різноманітних, середніх об'ємів, індивідуальних PCB & PCBA продуктів з RoHS, UL, ISO, SGS certificate.10 років'experience з виробництвом PCB, з повним ентузіазмом, Uniwell дивиться Передайте вашим кваліфікованим постачальникам!
2. Застосування
Uniwell пропонує швидкі поворотні прототипи та друковані плати середнього обсягу.
Наші продукти широко застосовуються в аерокосмічній, медичній, автомобільній, телекомунікаційній, комп'ютерній, аудіо-, відеопродукції тощо.
3.Особливості щодо наших послуг друкованої плати
Матеріал | FR4, CEM-3, Metal Core, |
Без галогенів, Роджерс, PTFE | |
Макс. Оздоблювальний розмір панелі | 1500X610 мм |
Хв. Товщина панелі | 0,20 мм |
Макс. Товщина панелі | 8.0 мм |
Похований / сліпий через (непересічний) | 0,1 мм |
Аспект раціону | 16:01 |
Хв. Розмір буріння (механічний) | 0,20 мм |
Толерантність PTH / подовжувальний отвір / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Рівень шарів | 40 |
Макс. мідь (внутрішнє / зовнішнє) | 6 ОЗ / 10 ОЗ |
Свердління толерантності | +/- 2мл |
Рівень шару реєстрації | +/- 3мл |
Хв. ширина лінії / пробіл | 2,5 / 2,5мл |
Крок BGA | 8міль |
Обробка поверхонь | HASL, Lead free HASL, |
ENIG, занурення срібла / олово, OSP |
4.Пакування та доставка
Упаковка
Як правило, ми будемо упаковувати друковану плату з мішковими пластиковими пакетами першими, щоб захистити продукцію ідеально.
Доставка
Uniwell може організувати доставку за запитом клієнта. Незалежно від того, чи хочете ви вибрати DOOR до DOOR, експрес-доставку або повітря або море, все гаразд. Також ми виберемо найдешевший з доставкою безпеки для вас.
5. Знання знань --- характер високочастотної друкованої плати
(1) Діелектрична проникність (Dk) повинна бути мала і стабільна, як правило, тим менше, тим краще. Швидкість передачі сигналу пропорційна квадратному корінь матеріалу діелектричної постійної, висока діелектрична постійна, ймовірно, викликає затримку передачі сигналу.
(2) Діелектричні втрати (Df) повинні бути невеликими, що в основному впливає на якість передачі сигналу, менша втрата діелектрика, втрата сигналу також менша.
(3) Коефіцієнт теплового розширення повинен бути максимально близьким до мідної фольги, оскільки невідповідності в умовах гарячих та холодних змін призведе до розділення мідної фольги.
(4) низьке поглинання води впливатиме на діелектричну проникність і втрати діелектрика, коли воно буде вологим.
(5) Інша теплостійкість, хімічна стійкість, ударна сила, міцність шкіри та інше також повинні бути корисними.
Феномен високої частоти несправності плати пояснюється переважно низькою діелектричною постійною величиною, обумовленою впливом стабільності високочастотної схеми. Високочастотний сигнал має шкірний ефект проводника, низька діелектрична постійна на платі плати викликає високочастотну втрату сигналу, це призведе до послаблення сигналу, дрейфу сигналу частот, навіть припинення вібрації. Загальна електрична продуктивність є гіршою.
Uniwell є професійним виробником друкованої плати в Китаї, що надає послуги високоякісного друкованого плати, включаючи виготовлення високочастотної друкованої плати за доступною ціною, якщо ви хочете дізнатись більше про це, будь ласка, зв'яжіться з нами вільно.
