Shenzhen Uniwell Circuits Co., Ltd. є одним із провідних виробників і постачальників 10-шарових схем Uniwell із заднім свердлінням і платою HDI з отворами для дисків у Китаї, також підтримує індивідуальне обслуговування за низькою ціною. Якщо ви збираєтеся придбати високоякісні 10-шарові схеми Uniwell із заднім свердлінням і платою HDI з отворами для дисків, ласкаво просимо отримати пропозицію від нашої фабрики.

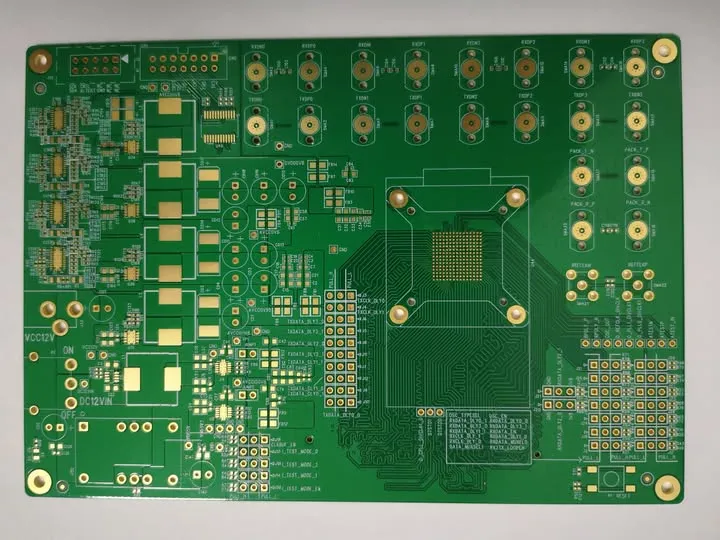

Плата HDI із 10-шаровим просвердленим отвором + отвором для диска – це налаштована друкована плата високого-класу, розроблена для сценаріїв високо-швидкісного сигналу.
Параметри процесу виробництва продукції
Шари: 10 шарів
Матеріал: TU933+
5 комплектів задніх свердел + отвори для дисків
Основні основні параметри
Шари та структура: Фіксована 10-шарова структура, підтримує 5 комплектів процесу свердління та отворів у диску, може бути симетрично складена відповідно до потреб, підходить для інтеграції складних схем
Конфігурація плати: можна вибрати високошвидкісні плати з низькими втратами, такі як TU933. Ця маркована плата має значення DK 3,16 і значення df 0,0025 і має відмінні-характеристики передачі високочастотного сигналу. Він також підтримує індивідуальне змішування інших матеріалів, таких як high TG FR-4
Основні характеристики: Стандартна товщина пластини становить 1,6 мм і 2,0 мм, підтримуючи налаштування в діапазоні 0,8-3,0 мм, з допуском на товщину пластини, що контролюється в межах ± 0,07 мм; мінімальна ширина лінії та відстань можуть досягати 1,8mil/1,8mil, а стандартна виробнича специфікація становить 2mil/2mil.
Типові сценарії застосування
Значення процесу заднього свердління+диска: зворотне свердління може видалити зайву частину заглушки наскрізного-отвору, ефективно зменшуючи відбиття сигналу та зменшуючи-втрати високошвидкісного сигналу; Процес дискових отворів покращує щільність проводки, зменшує простір для монтажу мікросхем і підходить для пристроїв високої -щільності пакування, таких як BGA
Точність свердління: У поєднанні з технологією лазерного свердління та механічного свердління можна обробити мінімальний отвір 0,1 мм, точність розташування отвору контролюється в межах ± 0,015 мм і загальна точність позиціонування ± 0,02 мм
Контроль якості: Весь процес проходить численні перевірки, такі як випробування електропровідності/ізоляції, 1000 термічних циклів при -40 градусів ~125 градусів, рентгенівське випробування тощо, що відповідає високим вимогам до надійності промислового контролю та автомобільної галузі.
Обробка поверхні: підтримує іммерсійне золото (товщина 3-10 мкм) OSP. Можна вибрати кілька процесів, наприклад напилення олова, а схема осадження золота може підвищити антиоксидантну здатність і твердість поверхні, відповідаючи вимогам довгострокового стабільного використання.
Типові сценарії застосування
Головним чином націлено на високо-сфери з високими вимогами до цілісності сигналу та інтеграції, зокрема:
Високошвидкісний сигнальний модуль для промислового контрольного обладнання та серверних материнських плат
Автомобільна система керування автомобілем ADAS, нова система керування батареєю автомобіля BMS
Невеликі та високонадійні сценарії, як-от медичні електронні пристрої та високо-контролери дронів.
підтримує повне налаштування параметрів цього продукту та забезпечує-обслуговування PCBA з контрольованим часом доставки. Для термінових замовлень він може підтримувати швидку доставку зразків протягом 24-48 годин.
висока-частота,HDI,fr4
