Ан8 шарів друкованої платице багато{0}}шарова друкована плата, виготовлена шляхом пресування восьми взаємно ізолюючих провідних шарів (наприклад, мідної фольги) разом із клейовими матеріалами (такими як епоксидна смола). Електричні з’єднання між кожним шаром досягаються через перехідні отвори, утворюючи повну систему схеми. Метою його розробки є забезпечення оптимізованих шляхів передачі сигналу та рішень розподілу електроенергії для високо-швидкісних,-щільних і високонадійних електронних пристроїв.
Основні сильні сторони
Покращення цілісності сигналу: змінюючи розташування виділених шарів сигналу та шарів заземлення, перешкоди сигналу можна зменшити на 60%, підтримуючи високу-передачу 56 Гбіт/с і зменшуючи тремтіння затримки на 40%.
Покращена електромагнітна сумісність: коли повне покриття наземної поверхні перевищує 85%, електромагнітне випромінювання зменшується на 12-15 дБ, що робить його придатним для сценаріїв високої-частоти та високої потужності.
Оптимізація розсіювання тепла: багатошарова структура в поєднанні з розсіюванням тепла через масив може знизити температуру з’єднання мікросхем на 18 градусів, що підходить для пристроїв високої -потужності.
Високе використання простору: зберігаючи продуктивність, він економить близько 70% місця порівняно з 6-шаровими платами, що робить його придатним для компактних конструкцій.

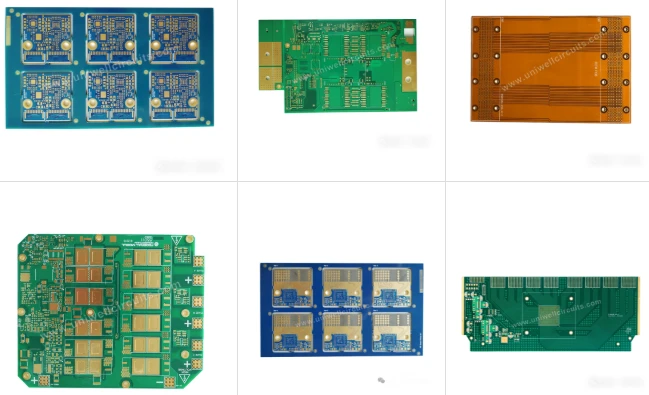

(Дисплей 8-шарової друкованої схеми bдля Uniwell Circuits)
Застосовні сценарії
Високочастотні та високо{0}}швидкісні сценарії: наприклад, базові станції зв’язку, радарні системи та інші сценарії, які потребують низької затримки та високої стабільності.
Інтеграція з високою щільністю: споживчі електронні продукти, такі як смартфони та пристрої AR/VR, які вимагають високої просторової цілісності та сигналу.
Обладнання високої потужності: медичні інструменти, силові електронні пристрої та інші сценарії, які потребують сильного струму та електромагнітного екранування.
обмеження
Збільшення вартості: виробничий процес складний, і порівняно з 6-шаровими плитами вартість може зрости на 30% -50%.
Складність конструкції: потрібні професійні інструменти та навички, а у звичайних конструкціях важко збалансувати вимоги до цілісності сигналу та розсіювання тепла.
Поради щодо-прийняття рішень
Якщо дизайн дозволяє та бюджет достатній, 8-шарова друкована плата може значно покращити продуктивність у сценаріях високої-частоти, високої-щільності та високої-потужності; Якщо потрібні лише базові функції, а вартість важлива, 6-шарові плати можуть бути економнішими.
