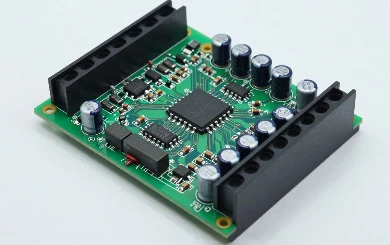

У розподілених фотоелектричних системах плата фотоелектричного мікроінвертора є ключовим компонентом для досягнення ефективного перетворення та стабільного виходу сонячної енергії. Це як «нейронна мережа» мікроінвертора, що з’єднує фотоелектричні модулі з електромережею. Він не тільки завершує перетворення форм електричної енергії, але й забезпечує надійну роботу всієї системи в складних умовах. Його продуктивність безпосередньо визначає ефективність виробництва електроенергії та рівень безпеки фотоелектричної системи.
1, основні компоненти: багатомодульний спільний «центр перетворення енергії»
Композиція друкованої плати для фотоелектричних мікроінверторів обертається навколо «ефективної обробки енергії» з чітким розподілом праці та тісною координацією між кожним модулем схеми. Серед них зона перетворення електроенергії є ядром, яке відповідає за перетворення електроенергії постійного струму, виробленої фотоелектричними модулями, в електроенергію змінного струму, яка відповідає стандартам мережі через певну топологію схеми. Цей процес вимагає точної схеми схеми для досягнення стабільного контролю напруги та струму, гарантуючи, що якість електроенергії відповідає стандартам.
Область схеми відбору проб і виявлення відповідає за функцію «відчуття» із зарезервованими інтерфейсами датчиків і допоміжними схемами для-збору в режимі реального часу вихідних параметрів фотоелектричних модулів, даних про температуру друкованої плати та статус підключення до мережі, що забезпечує основу сигналу для подальшої роботи та налаштування. Наприклад, коли вихідна потужність фотоелектричного модуля коливається, ця область може вловлювати зміни в перший раз і передавати точні сигнали налаштування.
Область ланцюга керування та приводу є «центром-прийняття та виконання рішень», зарезервованим для встановлення мікроконтролерів або процесорів цифрових сигналів і обладнаним периферійними допоміжними схемами. На основі даних, переданих схемою вибірки, керуючі інструкції можуть бути згенеровані відповідно до попередньо встановлених алгоритмів для керування схемою перетворення потужності для регулювання робочого стану. У той же час зона також обладнана схемами комунікаційного інтерфейсу для завантаження даних і віддаленого моніторингу, що дозволяє експлуатаційному та обслуговуючому персоналу в реальному-часі розуміти робочий стан друкованих плат.
Крім того, зона захисту ланцюга є «бар'єром безпеки» друкованої плати, включаючи схеми захисту від перенапруги, перевантаження по струму, перегріву та захисту від острівців. У разі аномалії в електромережі (наприклад, раптове підвищення або падіння напруги) або коли температура самої друкованої плати занадто висока, захисна схема може швидко запустити захисний механізм, відключити небезпечну ланцюг або налаштувати робочі параметри, щоб уникнути пошкодження друкованої плати та нещасних випадків.
2, Посилання на обробку: «Тонкий виробничий процес» для забезпечення продуктивності
Обробка друкованої плати фотоелектричного мікроінвертора вимагає надзвичайно високої точності та стабільності процесу, а керування кожною ланкою безпосередньо впливає на кінцеву продуктивність. Його потрібно завершити за допомогою багаторазової точної координації процесу, зосереджуючись на виробництві та обробці самої друкованої плати протягом усього процесу.
(1) Вибір і попередня обробка субстрату
Першим кроком у обробці є вибір підкладки, який слід поєднувати з зовнішніми експлуатаційними характеристиками фотоелектричної системи, щоб вибрати підкладки для друкованих плат із стійкістю до високих і низьких температур, стійкістю до корозії, міцною ізоляцією та відмінними характеристиками розсіювання тепла. Звичайні матеріали підкладки повинні мати пріоритет на підтримці структурної стабільності в-довготривалих -температурних середовищах, маючи достатню механічну міцність, щоб уникнути деформації підкладки або погіршення продуктивності, спричинених змінами зовнішнього середовища. Після вибору підкладки необхідна попередня -обробка: спочатку видаліть олію та забруднення з поверхні підкладки за допомогою процесу хімічного очищення, а потім застосуйте механічне полірування, щоб покращити шорсткість поверхні, підвищити адгезію між наступною схемою та підкладкою та закласти хорошу основу для виготовлення схеми.
(2) Лінійне виробництво та передача графіки
Виготовлення схем є основним процесом обробки друкованих плат, який вимагає точного перенесення шаблонів завершених схем на поверхню підкладки за допомогою технології фотолітографії. По-перше, рівномірно покрийте поверхню підкладки фоторезистом і використовуйте професійне обладнання для контролю товщини та однорідності покриття, щоб забезпечити ефект фотолітографії; Згодом малюнок схеми точно проектується на фоторезист за допомогою машини для експонування, а час і інтенсивність експозиції суворо контролюються, щоб забезпечити чіткість малюнка; Далі виконується процес проявлення, щоб видалити неекспонований фоторезист, у результаті чого на поверхні підкладки з’являється чіткий контур схеми; Нарешті, технологія гальванічного покриття використовується для нанесення металевого шару (зазвичай міді) на графічну область для формування провідних ліній. Під час процесу необхідний точний контроль струму та часу гальванічного покриття, щоб забезпечити рівномірну товщину та стабільну провідність ліній, а також уникнути збоїв у передачі сигналу між модулями через відхилення лінії.
(3) Обробка свердління та металізації отворів
Щоб досягти схемних з’єднань між різними шарами друкованої плати, необхідне свердління та металізація отворів. По-перше, відповідно до вимог використовуйте високо-точний свердлильний верстат з ЧПК для свердління отворів у визначеному місці на підкладці, суворо контролюйте розмір отвору та точність положення отвору та переконайтеся, що положення отвору відповідає вимогам для наступного встановлення компонентів і проміжного з’єднання; Після завершення свердління тонкий шар міді наноситься на стінку отвору за допомогою процесу хімічного осадження міді, а потім потовщується шляхом гальванічного покриття, щоб зробити отвір провідним і забезпечити електричне з’єднання між різними шарами схеми. Під час процесу необхідно контролювати товщину та рівномірність осадження міді, щоб уникнути таких проблем, як відсутність міді на стінці отвору або відрив шару міді, забезпечуючи стабільну передачу сигналу між шарами.
(4) Процес обробки поверхні
Щоб підвищити стійкість до корозії, зносостійкість і надійність зварювання друкованих плат, потрібна обробка поверхні. Загальні процеси включають осадження золота, лудіння, напилення олова тощо. Процес осадження золота може сформувати рівномірний шар золота на поверхні друкованої плати з чудовою провідністю та стійкістю до окислення, що підходить для високо-точних схем; Процес лудіння утворює шар олова на поверхні, що є-рентабельним і може ефективно запобігати окисленню мідного шару; У процесі напилення олова використовується вирівнювання гарячим повітрям для формування гладкого шару сплаву олова, свинцю на поверхні, що підвищує зносостійкість. Під час обробки необхідно контролювати товщину та однорідність покриття, щоб гарантувати, що характеристики поверхні відповідають вимогам для тривалого -використання на відкритому повітрі.
(5) Формування та обробка краю
Після завершення схеми та обробки поверхні необхідно сформувати та обробити друковану плату. Відповідно до розміру використовуйте штампові машини з ЧПК або обладнання для лазерного різання, щоб вирізати підкладку в потрібну форму, суворо контролюйте точність формування та переконайтеся, що похибка розміру знаходиться в межах допустимого діапазону; Після формування проводиться обробка кромки для видалення задирок і гострих кутів на краях дошки. Краї згладжуються за допомогою процесів шліфування або зняття фаски, щоб уникнути пошкодження інших компонентів гострими краями під час наступного встановлення, одночасно покращуючи загальну механічну стабільність друкованої плати.
(6) Тестування та контроль якості
Весь процес обробки вимагає кількох раундів перевірки для забезпечення якості друкованої плати. По-перше, після завершення кожного процесу проводяться спеціальні перевірки: після виготовлення схеми використовується обладнання для оптичного контролю, щоб перевірити, чи немає коротких замикань, відкритих ланцюгів, відхилень ширини лінії та інших проблем у схемі; Перевірити отвір і точність положення отвору після свердління; Виміряйте товщину та адгезію покриття після обробки поверхні. Кінцевий продукт має пройти перевірку електричних характеристик, включаючи перевірку опору ізоляції, перевірку провідності тощо, щоб перевірити, чи працює схема нормально; Одночасне проведення попереднього тестування адаптивності до навколишнього середовища, моделювання зовнішніх умов, таких як висока температура, низька температура та вологе тепло, для перевірки стабільності роботи друкованих плат в екстремальних умовах, гарантуючи, що кожна плата відповідає робочим вимогам фотоелектричної системи.
3, Цінність застосування: сприяння «ефективності та безпеки» фотоелектричних систем
У розподілених фотоелектричних системах цінність застосування фотоелектричних мікроінверторних друкованих плат в основному відображається в двох аспектах: по-перше, підвищення ефективності генерації електроенергії в системі, а по-друге, забезпечення безпеки роботи системи.
З точки зору ефективності виробництва електроенергії, традиційні централізовані інвертори повинні об’єднувати та перетворювати вихідні сигнали кількох фотоелектричних модулів. Якщо один із модулів забитий або не працює, це вплине на вихідну потужність усієї ланцюга; Мікроінвертор відповідає одному фотоелектричному модулю, і кожна друкована плата незалежно забезпечує підтримку перетворення енергії модуля. Завдяки точному схемному розташуванню кожен модуль працює на максимальній точці потужності, уникаючи втрати ефективності, викликаної «ефектом бочки».
З точки зору безпеки експлуатації схема захисту друкованої плати має вирішальне значення. Наприклад, коли електромережа відключена, схема захисту від ефекту острівного ефекту може швидко виявити стан втрати електроенергії в електромережі, відключити небезпечне коло, уникнути передачі електроенергії в електромережу та забезпечити безпеку обслуговуючого персоналу; Схема захисту від перегріву може регулювати робочий стан схеми, коли температура друкованої плати занадто висока, запобігаючи пошкодженню друкованої плати через перегрів. Крім того, схема зв’язку на платі друкованої плати може завантажувати-оперативні дані в режимі-часу, дозволяючи персоналу з експлуатації та технічного обслуговування оперативно виявляти потенційні несправності (наприклад, старіння лінії та зниження ефективності ізоляції), виконувати технічне обслуговування заздалегідь і скорочувати час простою системи.
