З вибухомвисокочастотнаСценарії додатків, такі як 5G комунікація, супутникова навігація та міліметрова хвиля, попит на відбір високочастотної плати зросла. Однак високочастотні аркуші (такі як Rogers, PTFE тощо) дорогі і мають високу складність процесу. Як досягти оптимізації витрат під час етапу вибірки стало ключовим фактором конкурентоспроможності підприємства.

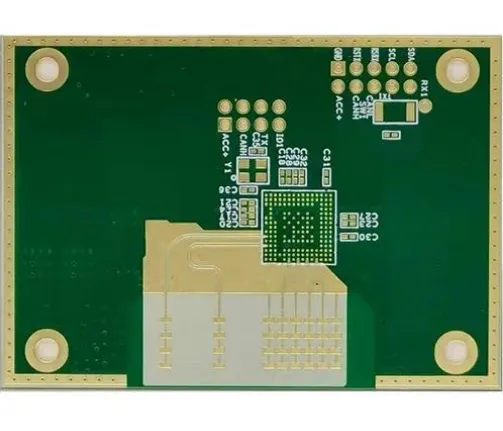

Фаза проектування: Контроль джерел оптимізації витрат
1. Точне узгодження вибору матеріалів
Високочастотна плата Рішення для заміни: Для різних вимог до діапазону частот (наприклад, нижче 6 ГГц проти 24 ГГц+) вибирайте дошки з більшою економічною ефективністю (наприклад, Rogers 4350B проти 6002), щоб уникнути "надлишку продуктивності".
Дизайн змішаного шару: Використання недорогих матеріалів FR4 у не критичних шарах та високочастотних листів (наприклад, PTFE) лише в шарах сигналу може зменшити загальні витрати на 20% -30%.
2. Спрощення конструкції складеної структури та імпедансу
Зменшіть кількість сліпих похованих отворів: оптимізуйте шляхи проводки та зменшіть використання високоопрацьованих лазерних сліпих отворів за допомогою розумного укладання міжшарового шлему.
Забезпечення резерву для контролю імпедансу: заздалегідь перевірити толерантність до опору за допомогою інструментів моделювання, таких як ADS та HFSS, щоб уникнути декількох переробки через недостатню маржу дизайну.
3. Стандартизовані технічні характеристики дизайну
Об'єднаний розмір прокладки та проміжок ширини лінії: зменшує частоту змін інструменту під час виробництва та покращує ефективність обробки.
DFM (Дизайн для економічності) Інспекція: Уникайте заздалегідь обробки ризиків для обробки високочастотних дощок, таких як буріння матеріалів PTFE, лущення мідної фольги тощо
4, Практичний випадок: Секрет зменшення витрат на 30% для певного підприємства комунікаційного обладнання
Передумови: Певному підприємству потрібно розробити високочастотну плату з високочастотною радіолокацією на 24 ГГц, а початкова вартість вибірки перевищує бюджет на 50%.
Заходи оптимізації:
1. Дизайнерський кінець: Rogers 4350B+FR4 Гібридний ламінат використовується для зменшення області використання ПТФЕ;
2. Кінець процесу: затвердіння параметрів свердління лазера, збільшення врожайності з 70% до 92%;
3. Сторона ланцюга поставок: Підпишіть річну угоду про закупівлі з постачальником листового металу, знижуючи ціну одиниці на 15%.
Результат: Вартість одиночної партії відбору проб була зменшена на 32%, а час циклу скорочений на 20%.
