Знайомство з 8 шарамивисока частотаі високошвидкісна друкована плата змішаної напруги

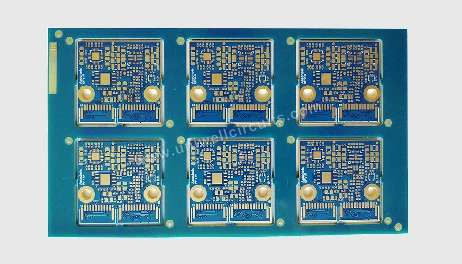

Це 6-компонентна плата з 8-шаровою високочастотною та високошвидкісною друкованою платою зі змішаною напругою, яка використовує синю масляну паяльну маску та технологію загортання металевих країв. Комбінація основних матеріалів – Taconic TSM-DS3+FR4-HTG, яка є спеціалізованою друкованою платою для радіочастотних і високо{1}}цифрових гібридних сценаріїв.
Параметри інфраструктури
Шари:8
Складений дизайн: Встановіть структуру глухих отворів для 1-4 л і 5-8 л
Особливості процесу: металева окантовка, паяльна маска синього кольору, поверхня може бути оброблена високочастотною адаптацією, такою як іммерсійне золото
Комбінація матеріалів:Taconic TSM-DS3 високочастотна плата з низькими втратами+FR4-HTG високо-швидкісна термостійка епоксидна плата змішаного стиснення
| Параметри матеріалу | продуктивність |
|---|---|
| Діелектричні втрати Df на 10 ГГц | Всього 0,0011 |
| Температурна стабільність діелектричної проникності | Відхилення Dk лише ± 0,2% |
| теплопровідність | 0.65W/M*K |
| коефіцієнт теплового розширення | Надзвичайно низький, підходить для жорстких сценаріїв термічного циклу |
Це рішення зі змішаним тиском поєднує переваги низьких внесених втрат високочастотних матеріалів на основі PTFE зі стабільністю обробки та економічною перевагою матеріалів FR4-HTG. Він може завершити виробництво багато-шарових плит при звичайних температурах ламінування епоксидної смоли, значно покращуючи продуктивність складних висотних плит.
Основні області застосування
Зв’язок 5G/міліметрові хвилі: антенна решітка міліметрових хвиль 5G, наземна приймальна антена міліметрових хвиль супутникового зв’язку, що забезпечує передачу високочастотних сигналів із низькими втратами
Мікрохвильовий радіочастотний модуль: мікрохвильові пристрої, такі як радіочастотні фільтри та з’єднувачі, які вимагають надзвичайно високої точності проходження сигналу
Сценарії електроніки високої потужності: схеми живлення, які вимагають швидкого розсіювання тепла, щоб задовольнити потреби в охолодженні під час роботи з високою-потужністю
Високошвидкісна змішана сигнальна система: складна схема, яка одночасно передає високо{0}}цифрові та радіочастотні сигнали, збалансовуючи надійність передачі обох типів сигналів
Аерокосмічна промисловість і оборона: високонадійні військові та аерокосмічні мікрохвильові схеми, адаптовані до суворих вимог навколишнього середовища
