Яка різниця між RO4350B/RO4003C/RO3003
Висновок одним реченням
RO4003C і RO4350B є «братами» -, обидва належать до серії Rogers RO4000 і виготовлені з вуглеводневої смоли, армованої скловолокном, і керамічних наповнювачів. Їх можна обробляти за допомогою звичайних виробничих ліній FR4, головна відмінність полягає в тому, чи мають вони сертифікацію вогнестійкості UL 94 V-0 та рівень зносу; RO3003 — це ще один вид — плита з керамічного наповнення PTFE з найнижчими діелектричними втратами та здатністю до міліметрових хвиль, але також із найвищим порогом обробки та ціною.

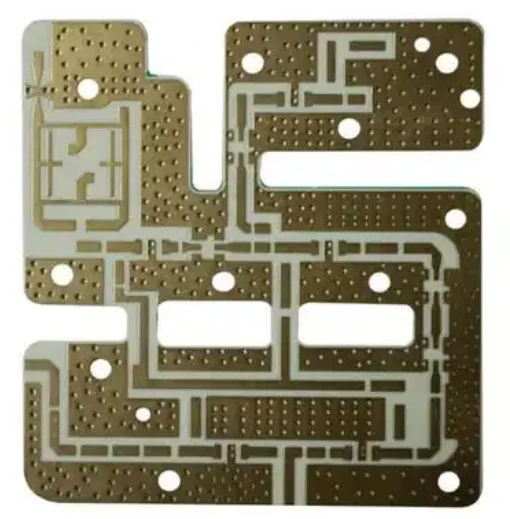

1. Давайте спочатку розглянемо «фон», де лежить корінь різниці
RO4003C належить до серії RO4000, має структуру з вуглеводневої смоли, армованої скловолокном і керамічним наповнювачем. Його пропозиція полягає в «використанні технологічності епоксидної склотканини (FR4) для досягнення електричних властивостей, близьких до PTFE» - без необхідності спеціальної обробки отворів, звичайне обладнання FR4 може свердлити отвори, товстити мідь, травити та ламінувати. Використовуються два типи склотканини 1080 і 1674.
RO4350B також є армованою скловолокном вуглеводневою/керамічною плитою серії RO4000, але з вогнезахисною системою, доданою до формули, і отримала сертифікат UL 94 V-0. Він не покладається на вогнезахисні речовини на основі брому. Це та сама технологічна система, що й RO4003C, і її можна виробляти на одній виробничій лінії.
RO3003 належить до серії RO3000 і є композитним матеріалом з керамічним наповненням PTFE (політетрафторетилен). Сам ПТФЕ має надзвичайно низьку поверхневу енергію, тому стінку просвердленого отвору необхідно обробити нафталіном натрію або активувати плазмою, щоб забезпечити адгезію міді, що є основною причиною, чому його складніше обробляти, ніж попередні два. Його електричні характеристики надзвичайно стабільні в широкому діапазоні частот, офіційно стверджується, що він може досягати 77 ГГц.
3. Розбийте кожен елемент, щоб побачити відмінності
1. Діелектрична проникність Dk: різниця близько 0,4 безпосередньо впливає на ширину лінії
RO3003 має найнижчий показник 3,00, тоді як RO4350B має найвищий показник 3,48. Чим вищий Dk, тим вужча проводка при тому самому імпедансі (що сприяє мініатюризації), але більша варіація електричної довжини. Усі три знаходяться в «низькому діапазоні Dk» 3,0-3,5, тому регулювання ширини лінії для багатьох конструкцій антен під час перемикання між трьома не є перебільшеним.
2. Втрата Df: Це найбільш фундаментальний вододіл
RO3003 is about 0.0010, RO4003C is 0.0027, and RO4350B is 0.0037- RO3003 is nearly four times lower than RO4350B. On a 10 cm microstrip line, this difference will be directly reflected as a multiplied difference in insertion loss; The higher the frequency (>10 ГГц), і чим довша лінія, тим більшу різницю не можна ігнорувати. Буква «C» у назві RO4003C позиціонується як версія з низькими втратами і є найнижчою маркою Df у серії RO4000.
3. Температурна стабільність TCDk
RO3003 -3 ppm/градус C є надзвичайно чудовим, з мінімальним дрейфом фази з температурою; RO4003C (+40) і RO4350B (+50) на порядок вище. Ось чому такі сцени, як радар і фазована решітка, які чутливі до узгодженості фази, як правило, віддають перевагу пластинам PTFE.
4. Поглинання вологи
RO3003 має найнижчий рівень поглинання вологи (0,02-0,04%) і кращу довготривалу стабільність для зовнішніх антен; Серія RO4000 Менше або дорівнює 0,06%, що також добре, але не так добре, як система PTFE.
5. Надійність CTE та PTH по осі Z-
КТР осі Z- RO4350B становить лише 32 ppm/градус C, що є найбільш сприятливим серед трьох для наскрізних отворів із покриттям. При великій різниці температур стінка отвору менш імовірно трісне, тому вона широко використовується в підсилювачах потужності та автомобільних радарах. RO4003C становить 46 ppm/градус C.
6. Сертифікація вогнестійкості (найлегше не помітити, але найбільше впливає на масове виробництво)
Тільки RO4350B має UL 94 V-0. RO4003C не містить галоген-і брому, але не має сертифіката V-0. Для продуктів, які вимагають сертифікації безпеки для споживчого та промислового використання, якщо листовий метал має бути зазначений як V-0, тоді RO4003C буде безпосередньо виключено - це найпоширеніше «вузьке місце» у виборі. Зауважте, що багато онлайн-джерел також позначають RO4003C як V-0, що є помилковим уявленням. Для точності зверніться до офіційних даних.
7. Обробка та вартість
RO4003C/RO4350B дотримується стандартного процесу FR4 з контрольованою вартістю та коротким часом доставки; RO3003 вимагає спеціальних процесів PTFE (активація пористої стінки, суворіший контроль глибини та контроль імпедансу), що призводить до більш жорсткого виходу та вартості, а також до значно вищих цін.
4, Пропозиції щодо вибору
Відповідати правилам безпеки/масове виробництво споживачів/промисловий IoT/підсилювач базової станції/автомобільний радар (24 ГГц) → RO4350B. Початковою точкою за замовчуванням є V-0, із найнижчим CTE осі Z-, найрозвиненішим ланцюгом поставок і найкращою економічною ефективністю.
Аерокосмічна промисловість/оборона/фільтри високої добротності/довгі лінії передачі/враховує кожні 0,1 дБ і не вимагає V-0 → RO4003C. З меншими втратами та без галогенів, але не покладайтеся на його вогнезахисну сертифікацію.
24/77 ГГц міліметровий радар/фазована решітка/супутниковий зв’язок/мікрохвильовий фільтр, що забезпечує максимальні низькі втрати та фазову стабільність → RO3003. Найвища продуктивність забезпечується ціною та складністю обробки.
Методи контролю витрат: широко використовувані гібридні ламінати - високо-плати (такі як RO3003 або RO4350B) використовуються для РЧ-рівня, а FR4 використовується для цифрового/потужного рівня, збалансовуючи продуктивність і вартість.
5. Кілька пасток, на які легко наступити
Не використовуйте неправильний Dk для моделювання: моделювання RO4003C має використовувати 3,55 (а не 3,38), а RO3003 має використовувати 3,16 (а не 3,00). Використовуючи значення процесу для розрахунку імпедансу, плата неминуче відхилятиметься.
Не думайте, що RO4003C може пройти V-0: якщо потрібна сертифікація вогнестійкості, виберіть RO4350B або RO4835.
RO3003 не може використовувати звичайний процес FR4: стінка отвору повинна пройти спеціальну активаційну обробку PTFE, інакше сила з’єднання міді в отворі буде недостатньою, і через пайку оплавленням відбудеться відшарування.
Коефіцієнт теплопровідності RO3003 становить лише 0,50 Вт/м·K, що нижче, ніж у серії RO4000. Розробляючи підсилювач-великої потужності, необхідно окремо розглянути конструкцію розсіювання тепла. Не обирайте його лише на основі низьких втрат.
